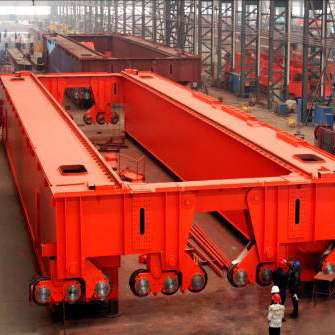

双梁起重机一般指双梁桥式起重机，英文名：Dual-beam Crane。 双梁起重机一般由机械、电气和金属结构三大部分组成。桥式起重机外形象一个两端支承在平行的两条架空轨道上 平移运行的单跨平板桥。双梁起重机在室内外工矿企业、钢铁化工、铁路交通、港口码头以及物流周转等部门和场所均得到广泛的运用。

1组成

桥式起重机一般由机械、电气和金属结构三大部分组成。桥式起重机外形象一个两端支承在平行的两条架空轨道上平移运行的单跨平板桥。

机械部分：分为三个机构即起升机构、小车运行机构和大车运行机构。起升机构是用来垂直升降物品，小车运行机构是用来带着载荷作横向移动；大车运行机构用来将起重小车和物品作纵向移动，以达到三维空间里做搬运和装卸货物用。

金属结构部分：由桥架和小车架组成。

电气部分：由电气设备和电气线路组成。

2应用

双梁桥式起重机是现代工业生产和起重运输中实现生产过程机械化、自动化的重要工具和设备。所以双梁桥式起重机在室内外工矿企业、钢铁化工、铁路交通、港口码头以及物流周转等部门和场所均得到广泛的运用。

3分类

LH型电动葫芦双梁起重机、5～10吨双梁抓斗门式起重机、QD型双梁桥式起重机

4安全检查规范

双梁桥式起重机的安全检查为了保证桥式起重机的安全运行，在起重机运行期间需进行一些安全常规检查，检查项目及要点如下：

（1） 起升高度限位器、行程限位开关及各联锁机构性能正常，安全可靠。

（2） 各主要零部件符合安全要求：开口增大小于原尺寸的15%，扭转变形小于10%；板钩衬套磨损小于原尺寸的50%，板钩心轴磨损小于5%，无剥落、毛刺、焊补。吊钩挂架及滑轮无明显缺陷。钢丝绳表面钢丝磨损、腐蚀量小于钢丝直径的40%，断丝在一个捻距内小于总丝数的10%，无断头，无明显变细，无芯部脱出、死角扭拧、挤压变形、退火、烧损现象。钢丝绳端部连接及固定的卡子、压板、锲块连接完好，无松动，压板不少于2个，卡子数量不少于3个。卷筒无裂纹，连接、固定无松动；筒壁磨损小于原壁厚的20%；安全卷不少于2圈，卷筒与钢丝绳直径比例符合要求。平衡轮固定完好，钢丝绳应符合的要求。制动器无裂纹，无松动，无严重磨损，制动间隙两侧相等尺寸合适，有足够的制动力，制动带磨损小于原厚度的50%。

通过对双梁桥式起重机的安全常规检查，对杜绝人身事故，减少设备事故，提高设备运转率，降低检修费用等均起到了显著作用。

5操作规程

主要有双梁桥式起重机，单梁桥式起重机，龙门/半门式起重机操作规程。

双梁桥式起重机

工作前

a． 对制动器、吊钩、钢丝绳和安全装置等部件按点检卡的要求检查，发现异常现象，应予排除。

b．操作者必须在确认走台或轨道上无人时，才可以闭合主电源。当电源断路器上加锁或有告示牌时，应由原有关人除掉后方可闭合主电源。

工作中

a．每班第一次起吊重物时（或负荷达到*大重量时），应在吊离地面高度0．5米后，重新将重物放下，检查制动器性能，确认可靠后，再进行正常作业。

b．操作者在作业中，应按规定对下列各项作业鸣铃报警。 ①起升、降落重物；开动大、小车行驶时。 ②起重机行驶在视线不清楚通过时，要连续鸣铃报警； ③起重机行驶接近跨内另一起重机时。 ④吊运重物接近人员时。

c．操作运行中应按统一规定的指挥信号进行。

d．工作中突然断电时，应将所有的控制器手柄置于“零”位，在重新工作前应检查起重机动作是否正常。

c．起重机大、小车在正常作业中，严禁开反车制动停车；变换大、小车运动方向时，必须将手柄置于“零”位，使机构完全停止运转后，方能反向开车。

d．有两个吊钩的起重机，在主、副钩换用时和两钩高度相近时，主、副钩必须单独作业，以免两钩相撞。

e．两个吊钩的起重机不准两钩同时吊两个物件；不工作的情况下调整起升机构制动器。

f．不准利用极限位置限制器停车，严禁在有负载的情况下调整起升机构制动器。

g．严格执行“十不吊”的制度：

①指挥信号不明或乱指挥不吊；②超过额定起重量时不吊；③吊具使用不合理或物件捆挂不牢不吊；

④吊物上有人或有其它浮放物品不吊； ⑤抱闸或其它制动安全装置失灵不吊； ⑥行车吊挂重物直接进行加工时不吊；

⑦歪拉斜挂不吊； ⑧具有爆炸性物件不吊；⑨埋在地下物件不拔吊；⑩带棱角块口物件、未垫好不吊；

h．如发现异常，立即停机，检查原因并及时排除。

工作后

a．将吊钩升高至一定高度，大车、小车停靠在指定位置，控制器手柄置于“零”位；拉下保护箱开关手柄，切断电源。

b．进行日常维护保养。 c． 做好交接班工作。

单梁桥式起重机

工作前

a．带驾驶室的单梁桥式起重机、司机接班开车前，应对吊钩、钢丝绳和安全装置等部件按点检卡片的要求进行检查，发现异常情况，应予以排除。

b．地面操纵的单梁桥式起重机，每班应有专人负责按点检卡片的要求进行检查，发现异常情况，应予以排除。

c．操作者必须在确认走台或轨道上无人时，才可以闭合主电源。当电源断路器上加锁或有告示牌时 ，应由原有关人除掉后方可闭合主电源。

工作中

a．每班第一次起吊重物时（或负荷达到*大重量时），应 在吊离地面高度0．5米后，重新将重物放下，检查制动器性能，确认可靠后，再进行正常作业。

b．严格执行“十不吊”的制度：

①指挥信号不明或乱指挥不吊；②超过额定起重量时不吊； ③吊具使用不合理或物件捆挂不牢不吊；

④吊物上有人或有其它浮放物品不吊； ⑤抱闸或其它制动安全装置失灵不吊；⑥行车吊挂重物直接进行加工时不吊；

⑦歪拉斜挂不吊； ⑧具有爆炸性物件不吊； ⑨埋在地下物件不拔吊； ⑩带棱角块口物件、未垫好不吊；

c．发现异常，立即停机，切断电源，检查原因并及时排除。

工作后

a．将吊钩升高至一定高度，大车停靠在指定位置，控制器手柄置于“零”位；拉下刀闸，切断电源。

b．进行日常维护保养。

c．做好交接班工作。
