南阳电动葫芦厂家

2020-06-15 已有 680 人关注

价格 : 面议

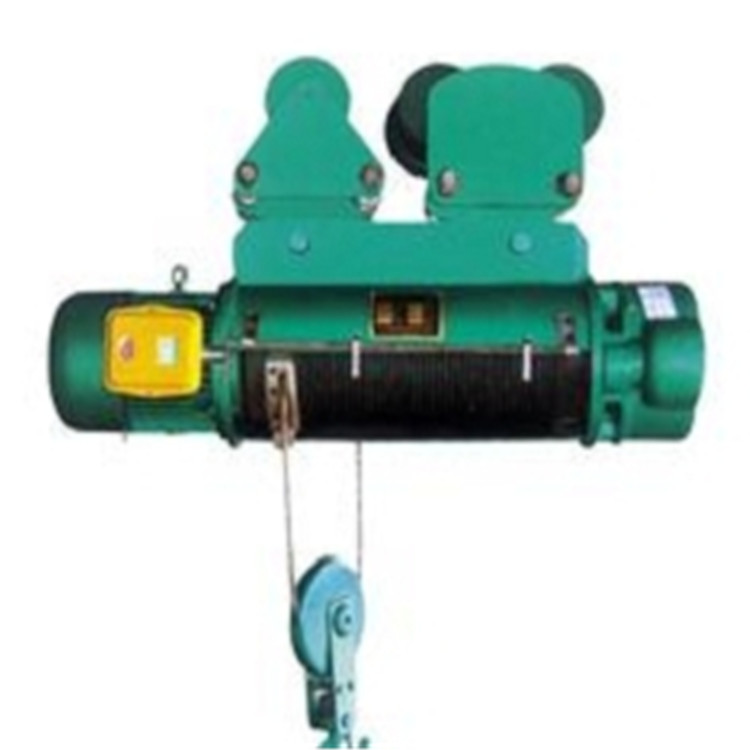

钢丝绳电动葫芦是一种小型起重设备，钢丝绳电动葫芦具有结构紧凑，重量轻，体积小，零部件通用性强，操作方便等优点，它既可以单独安装在工字钢上，也可以配套安装在电动或手动单梁、双梁、悬臂、龙门等起重机上使用。电机一般使用的是锥型电机，停止后自动锁死抱闸，与其配套的钢丝绳包括磷化涂层钢丝绳、镀锌钢丝绳和光面钢丝绳。

钢丝绳电动葫芦结构特点

钢丝绳电动葫芦的组成部分有：电机、传动机构、卷筒和钢丝绳。以电机和卷筒相互位置不同大致可分为四种类型。

(1)电机轴线垂直于卷筒轴线的电动葫芦采用蜗轮传动装置, 宽度方面尺寸大, 结构笨重, 机械效率低, 加工较困难。已没有厂家生产这种结构型式的产品了。

(2)电动机轴线平行于卷筒轴线的电动葫芦，其

钢丝绳电动葫芦

优点为高度与长度尺寸小。其缺点为宽度尺寸大, 分组性, 制造与装配复杂。轨道转弯半径大。

(3)电机装在卷筒里面的电动葫芦，其优点为长度尺寸小，结构紧凑。其主要缺点为电机散热条件差，分组性差，检查、安装、维护电机不便，供电装置复杂。

(4)电机装在卷筒外面的电动葫芦，其优点为为分组性好、通用化程度高、改变起升高度容易、安装检修方便。其缺点为：长度尺寸大。

钢丝绳电动葫芦应用

主要用于各种提升、牵移、装卸重物，油罐倒装焊接，如各种大中型砼、钢结构及机械设备的安装和移动，适用于建筑安装公司、厂矿的土木建筑工程及桥梁施工、电力、船舶、汽车制造、建筑、公路、桥梁、冶金、矿山、边坡隧道、井道治理防护等基础建设工程的机械设备。

钢丝绳电动葫芦组成部件

钢丝绳电动葫芦组成的部分大致可分为：

1.减速器 2.卷筒装置 3.起升电机 4.电动小车 5.锥形制动器 6.调整螺母 7.导绳器 8.联轴器 9.吊钩装置 10.控制按钮 11.空心轴 12.箱体 13.密封圈 14.09齿轮 15.06齿轮轴 16.05齿轮轴 17.04齿轮轴 18.球轴承 19.滚针轴承 20.箱盖 21.透气塞

减速器：是采用**定轴斜齿轮传动机构，齿轮和齿轮轴均经过热处理的合金钢制成，箱体，箱盖由优质铸铁制成，装配严密，密封良好。

控制箱：是采用能在紧急情况下切断主电路，并带有一个上下行程保护段火限位器的装置。

钢丝绳：是采用起重型钢丝绳，它保证了经久耐用。锥形电动机：起升电机采用较大的动力矩锥形转子制动异步电动机，无须外加制动器。

按钮开关：采用手操式，轻巧灵便，分有绳操纵和无绳遥控两种方式。

钢丝绳电动葫芦使用注意事项

1、初次安装或者是重新组装的钢丝绳电动葫芦，应先进行空载运转操作，不过要确保组件要安装好，不要通电。

　　2.、在正常使用前应进行以额定负荷的125%,起升离地面约100毫米，10分钟的静负荷试验，并检查是否正常。

　　3、动负荷试验是以额定负荷重量，作反复升降与左右移动试验，试验后检查其机械传动部分，电器部分和连接部分是否正常可靠。

　　4、在使用中，绝对禁止在不允许的环境下，及超过额定负荷和每小时额定合闸次数(120次)的情况下使用。

　　5、安装调试和维护时，必须严格检查限位装置是否灵活可靠，当吊钩升至上极限位置时，吊钩外壳到卷筒外壳之距离必须大于50mm(10t,16t,20t必须大于120mm)。当吊钩降至下极限位置时，应保证卷筒上钢丝绳安全圈，有效安全圈必须在2圈以上。

　　6、不允许同时按下两个使电动葫芦按相反方向运动的手电门按钮。

　　7、工作完毕后必须把电源的总闸拉开，切断电源。
