- 价格 : ￥0.00/台
- 品牌 : 大方
- 起订 : 1台
- 供应 : 1000台

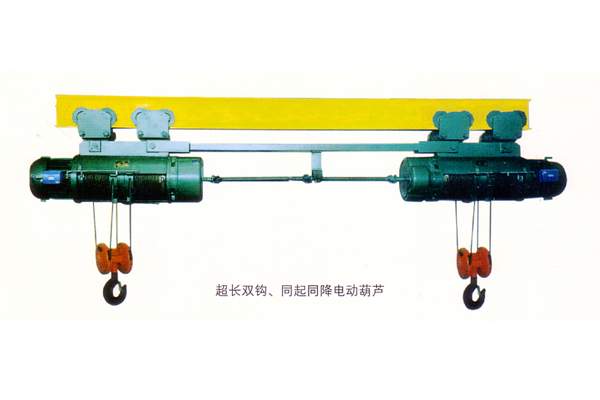

采用中间传动轴连接两上葫芦，来实现同升同降。便钢丝绳电动葫芦起重机在提升和下降时，绳子会沿着卷筒上的绳槽缠上或放下，双钩也就在上升和上降的同时，会同时向一侧平移。所吊物体距离葫芦安装位置的垂直高度越大，平移的幅度越小。例如：所吊物体在地面上，葫芦安装在地面上方12米高度的位置。吊钩提升到最高极限时，距离地面11米。用起升高度为12米的葫芦，来吊地面上的物体，提到6米高位置，水平移动幅度是很小的。也就是葫芦的安装位置一定要高于所吊物体提升的目标位置的上方几米的距离处，这个距离越大，水平移动幅度就越小。
起重量：2*10T、2*16T、2*32T
起升高度：H=6m-24m
钩距：1.2m≤L≤7m
