产品概述：

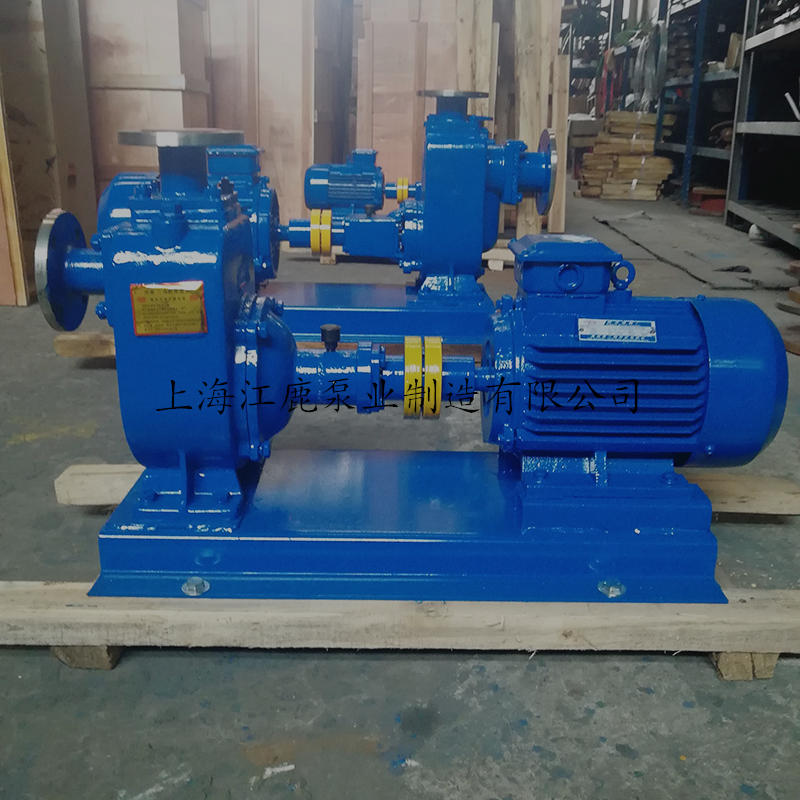

ZX系列卧式离心式自吸清水泵（简称ZX自吸泵），是上海江鹿泵业在结合有关技术资料经吸收、消化、改进后研制而成的高效节能泵类产品。该泵属自吸式离心泵，具有其它泵种所没有的自吸能力，工作前不需要往泵体里面注水和灌引水，就能达到自吸的效果，节省了人力，改善了泵的使用环境。卧式离心式自吸清水泵如果配用耐腐蚀机械密封和不锈钢材质，可以用于化工行业输送腐蚀性液体及排污。因而，很多时候被叫着工业清水型自吸泵，ZX自吸排污泵以及化工自吸泵。

ZX系列自吸泵型号意义：

例子1：80ZX50-32-7.5

80——表示吸入口径（mm）

ZX——表示自吸泵

50——表示流量（m3/h）

32——表示扬程（m）

7.5——表示配套电机功率

例子2：ZX

ZX——表示自吸泵

80——表示吸入口径（mm）

65——表示出口直径（mm）

160——表示叶轮名义直径（mm）



ZX系列卧式离心式自吸清水泵产品特点：

1、该泵具有自吸功能，管路中不需要安装底阀，工作前只需保证泵体内储有定量引液即可具有“一次引流、终身自吸"功能。

2、该类型自吸泵具有结构紧凑、使用简便、运行平稳、维护容易等特点。

3、清水自吸泵轴封采用优质机械密封，动、静环由硬质合金制成，耐磨无泄漏、使用寿命长。

4、工业自吸清水泵机泵一体、外型美观、占地面积少，与普通自吸泵比较，占地面积减少30%。如采用IP55户外电机则无需泵房，可置于户外使用。



卧式离心式自吸清水泵产品用途：

1、适用于城市环保、建筑、化工、制药、染料、印染、电力、造纸、石油、设备冷却、油轮卸油等许多行业。

2、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料介质粘度≤100厘珀。

3、泵装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,可用于农场、果园、茶园的喷洒。

4、自吸清水泵可和任何型号、规格的压滤机配套使用,是将浆料送带滤机进行压滤的最理想配套泵种。

ZX系列自吸清水泵适用工况：

流量：3～500m3/h

扬程：10～80m

环境温度≤50℃

液体温度≤100℃

液体密度≤1.24×103kg/m3



ZX系列自吸清水泵工作原理：

     江鹿泵业ZX工业清水自吸泵采用轴向回液的泵体结构。其主要泵体结构有：吸入室、储液室、涡卷室、回液孔、气液分离室等组成。自吸泵正常起动后.叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，井在叶轮内得以完全混合, 在离心力的作用下.液体夹带着气体向涡卷室外缘流动、在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来.气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶抡内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘……。随着这个过程周而复始地进行下去，吸入管路中的空气不断减少.直到吸尽气体，完成自吸过程，泵便投入正常作业。



ZX系列自吸清水泵初次使用需要注意的细节：

1、检查自吸泵的翻滚部件是不是有卡住磕碰表象。

2、检查自吸泵泵体底脚及各联合处螺母有无松动表象。

3、检查自吸泵泵轴与电动机主轴的同轴度和平行度。

4、检查自吸泵进口管路是不是漏气，如有漏气，有必要设法打扫。

5、翻开自吸泵吸入管路的阀门，稍开(不要全开)出口控制阀。

6、本系列清水自吸泵，依据泵的工作工作情况，分别选用优质钙基黄油和10号机油进行润滑，假定选用黄油润滑的泵应守时向轴承箱内加注黄油，选用机油润滑的泵，假如油位过低，则应加足。

ZX卧式离心式自吸清水泵性能参数：
