抓斗桥式起重机

编辑

本词条由“科普中国”科学百科词条编写与应用工作项目审核。

用抓斗作为吊具的桥式起重机，在原料准备作业中，可以进行卸车、堆存、倒运、取料和上料等作业。抓斗桥式起重机广泛地适用于各厂矿普通货物的吊装作业，配置抓斗这种专用吊具进行特殊作业。

中文名: 抓斗桥式起重机
外文名: bridge grabbing crane
学科: 机械工程

吊具: 抓斗
作用: 卸车、堆存、倒运、取料等
抓斗分类: 轻型、中型、重型和特重型

抓斗类型

编辑

保证抓斗抓满物料的基本条件是：有合适的斗型、基本尺寸和足够的自重，根据被抓取物料的特性，抓斗常分为轻型、中型、重型和特重型四种基本类型，各类抓斗适应物料及自重与物料重量比见表1。中型抓斗自重约等于物料重量，轻型的自重小些，重型的自重则大些。

对于各种不同类型的抓斗，应选取相应的参数和结构型式，双颚抓斗适用于抓取颗粒料和粉料，当抓取粒度大于100mm或较坚实的物料时颚板应制成带齿的;当采用抓斗卸准轨车辆时，其抓斗容积一般不大于3m。多爪（又称荷花）抓斗，斗部颚板数量一般为6块，且颚板切口呈尖角，适用于抓取双颚板抓斗不易插入的物料，如大块坚硬的矿石、铝锭、铁屑及废钢等。

表1 抓斗特性

抓斗类型	轻型	中型	重型	特重型
物料堆密度 /t·m	0.8～1.2	>1.2～2.0	>2.0～2.8	>2.8
自重与物料重量比	0.75～0.8	0.9～1.0	1.2～1.4	1.5～1.6
适应物料	中块煤、焦炭、炉渣、水泥	石灰石、大块煤、泥煤、水中砂、片状氧化铁皮	铁矿石、粉矿、重粘土、棍柱状氧化铁皮	大块矿石、大块锰矿石

注：表列堆密度是对自由堆放的物料而言，如经压实或稍坚实的物料，应适当提高类型级别。

结构与工作原理

编辑

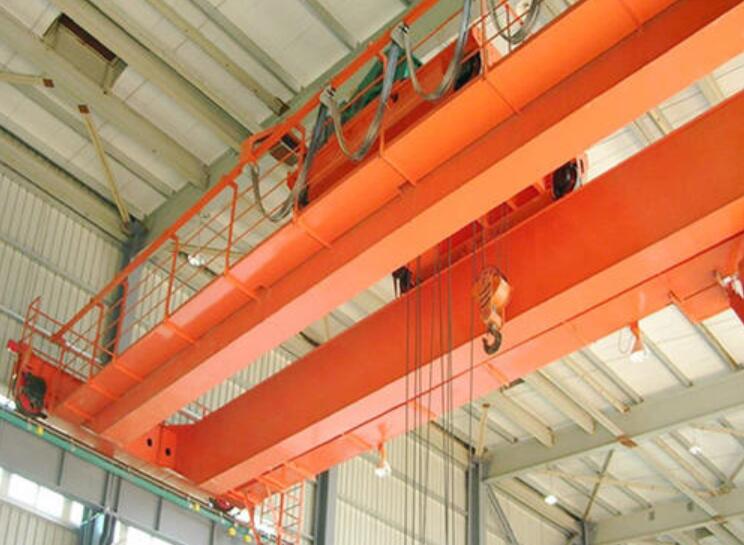

抓斗桥式起重机主要由箱形桥架、抓斗小车、大车运行机构、司机室和电气控制系统组成。取物装置为能抓取散装物料的抓斗。抓斗桥式起重机有开闭机构和起升机构，抓斗以四根钢丝绳分别悬挂在开闭机构和起升机构上。开闭机构驱动抓斗闭合，抓取物料，当斗口闭合后，立即开动起升机构，使四根钢丝绳平均受载进行起升工作。卸料时只开动开闭机构，斗口随即张开，倾斜物料。抓斗桥式起重机除起升机构不同外，其余结构部分与吊钩桥式起重机基本相同。

为确保起重机的安全，均设置了栏杆扶手，栏杆高度为1050mm，间距350mm，设两道水平横杆，底部设高度70mm的围护板，桥架下设照明灯，司机室内设绝缘胶皮和门开关，各传动部件均设置了防护罩，各栏杆门也均设置了安全开关，行程的终端设有止挡，滑线设有挡钩架。 [1]
