起重量一般为 0.3~80吨，起升高度为3~30米。由电动机、传动机构和卷筒或链轮组成，分为钢丝绳电动葫芦和环链电动葫芦两种。其中环链电动葫芦分为进口和国产两种;钢丝绳电动葫芦分单速提升、双速提升;微型电动葫芦、卷扬机、多功能提升机。

减速器、起升电机、运行电机、断火器、电缆滑线、卷筒装置、吊钩装置、联轴器、软缆电流引入器等集动力与制动力于一体。

起重量:0.25t-80t

起升高度:3m-30m

工作级别:M3，M4

运行速度:20(30)m/min

起升速度:8m/min

安装使用

电动葫芦一般安装在单梁起重机，桥式起重机，门式起重机，悬挂起重机上。稍加改造，还可以作卷扬机用。因此，它是提高劳动效率，改善劳动条件的必备机械。

运行条件

环境温度:-20℃~+40℃

工作制度:中级JC25%

重级:JC40%

当中级工作制度电动葫芦的起重量降低30%时，即为重级工作制度JC40%的电动葫芦。

重级工作制度JC40%的电动葫芦是用在工作比较繁重，负载经常在额定值或要求安全系数较高的情况下。

电动葫芦结构减速器:采用**定轴斜齿轮转动机构，齿轮和齿轮轴用经过热处理的合金钢制成，箱体，箱盖由优质铸铁制成，装配严密，密封良好。减速器自成一个部件，装卸极为方便。

控制箱:采用能在紧急情况下切断主电路，并带有上下行程保护断火限位器的装置。确保了电动葫芦的安全运行。电器元件寿命长，使用可靠。

钢丝绳:起重钢丝绳包括磷化涂层钢丝绳、镀锌钢丝绳和不锈钢丝绳，执行现行国家标准GB重要用途钢丝绳，保证了经久耐用。

锥形电动机:起升电机采用较大起动力矩锥形转子制动异步电动机，无须外加制动器。电机负载持续率为25%，电机采用B级或F级绝缘，电机防护等级IP44/IP54。

按钮开关:手操作轻巧灵便，分有绳操纵和无线遥控两种方式。

电动葫芦的组成部分有:电机、传动机构、卷筒和链轮。

以电机和卷筒相互位置不同大致可分为四种类型:电动葫芦构造图

(1)电机轴线垂直于卷筒轴线的电动葫芦采用蜗轮传动装置，宽度方面尺寸大， 结构笨重， 机械效率低， 加工较困难，已没有厂家生产这种结构型式的产品了。

(2)电动机轴线平行于卷筒轴线的电动葫芦，其优点为高度与长度尺寸小。其缺点为宽度尺寸大，分组性、制造与装配复杂，轨道转弯半径大。

(3)电机装在卷筒里面的电动葫芦，其优点为长度尺寸小，结构紧凑。其主要缺点为电机散热条件差，分组性差，检查、安装、维护电机不便， 供电装置复杂。

(4)电机装在卷筒外面的电动葫芦，其优点为分组性好、通用化程度高、改变起升高度容易、安装检修方便。其缺点为长度尺寸大。

钢丝绳电动葫芦的结构及特点:该机采用了机电一体化设计，更换不同的模具，即可压制不同规格的钢丝绳，支配简便、平安;检查、装置、维护电机方便。其主要缺点为电机散热前提差，分组性差，供电装置、制造与装配复杂。

钢丝绳电动葫芦的分类及叙述钢丝绳电动葫芦的组成部门有:电机、传念头构、卷筒和链轮。以电机和卷筒相互位置不同大致可分为四种类型。压制的钢丝绳拉力大、美观、快速，压接一套钢丝绳只需几分钟即可完成，大大降低了劳动强度，提升了工作效率。

电机装在卷筒外面的电动葫芦，其优点为为分组性好、通用化程度高、改变起升高度轻易、装置检验利便。

电动葫芦的使用非常广泛，但能正确操作电动葫芦的专业人员较少，建议大家多了解电动葫芦的相关知识，进而在各个领域更好地利用各种电动葫芦。

电动葫芦主要分为:环链电动葫芦、钢丝绳电动葫芦(防爆葫芦)、防腐电动葫芦、双卷筒电动葫芦、卷扬机、微型电动葫芦、群吊电动葫芦、多功能提升机。

应用领域:提升、牵移、装卸重物，油罐倒装焊接，如各种大中型砼、钢结构及机械设备的安装和移动，适用于建筑安装公司、厂矿的土木建筑工程及桥梁施工、电力、船舶、汽车制造、建筑、公路、桥梁、冶金、矿山、边坡隧道、井道治理防护等基础建设工程的机械设备。

(1)使用前检查工作

a.在操作者步行范围内、视线范围、重物通过的路线上应无障碍物和漂浮物。

b.手控按钮上下、左右方向应动作准确灵敏，电动机和减速器应无异常声响。

c.制动器应灵敏可靠。

d.电动葫芦运行轨道上应无异物。

e.上下限位器动作应准确灵敏。

f.吊钩止动螺母应紧固牢靠。

g.吊钩在水平和垂直方向转动应灵活。

h.吊钩滑轮应转动灵活。

i.钢丝绳应无明显裂痕，在卷筒上排列整齐，无脱开滑轮槽、乱扭、叠扣等迹象，润滑良好。

j.吊辅具无异常现象。

k.电动葫芦的工作环境温度为-25~+40℃

l.电动葫芦不适用于充满腐蚀性气体或相对湿度大于85%的场所，不能代替防爆葫芦，不宜吊运熔化金属或有毒、易燃和易爆物品。

(2)电动葫芦不得旁侧吊卸重物，禁止超负荷使用。

(3)在使用过程中，操作人员应随时检查钢丝绳是否有乱扣、打结、掉槽、磨损等现象，如果出现应及时排除，并要经常检查导绳器和限位开关是否安全可靠。

(4)在日常工作中不得人为地使用限位器来停止重物提升或停止设备运行。

(5)工作完毕后，关闭电源总开关，切断主电源。

(6)应设专门维修保养人员每周对电动葫芦主要性能和安全状态检查一次，发现故障及时排除。

1.新安装或经拆检后安装的电动葫芦，首先应进行空车试运转数次。但未安装完毕前，切忌通电试转。

2.正常使用前应进行以额定负荷125%,起升离地面约100毫米，10分钟的静负荷试验，检查是否正常。

3.动负荷试验是以额定负荷重量，作反复升降与左右移动试验，试验后检查其机械传动部分，电器部分和连接部分是否正常可靠。

4.在使用中，绝对禁止在不允许的环境下，及超过额定负荷和每小时额定合闸次数(120次)情况下使用。

5.安装调试和维护时，必须严格检查限位装置是否灵活可靠，当吊钩升至上极限位置时，吊钩外壳到卷筒外壳之距离必须大于50mm(10t，16t，20t必须大于120mm)。当吊钩降至下极限位置时，应保证卷筒上钢丝绳安全圈，有效安全圈必须在2圈以上。

6. 不允许同时按下两个使电动葫芦按相反方向运动的手电门按钮。

7. 工作完毕后必须把电源的总闸拉开，切断电源。

8.电动葫芦应由专人操纵，操纵者应充分掌握安全操作规程，严禁歪拉斜吊。

9.在使用中必须由专门人员定期对电动葫芦进行检查，发现故障及时采取措施，并仔细加以记录。

10.调整电动葫芦制动下滑量时，应保证额定载荷下，制动下滑量S≤V/100(V为负载下一分钟内稳定起升的距离)。

11.钢丝绳的报废标准:钢丝绳的检验和报废标准按CB/T《起重机械用钢丝绳检验和报废实用规范》执行。

12.电动葫芦使用中必须保持足够的润滑油，并保持润滑油的干净，不应含有杂质和污垢。

13.钢丝绳上油时应该使用硬毛刷或木质小片，严禁直接用手给正在工作的钢丝绳上油。

14.电动葫芦不工作时，不允许把重物悬于空中，防止零件产生永久变形。

15.在使用过程中，如果发现故障，应立即切断主电源。

16.使用中应特别注意易损件情况。

17.10~20吨葫芦在长时间连续运转后，可能出现自动断电现象，这属于电机的过热保护功能，此时可以下降，过一段时间，待电机冷却下来后即可继续工作。

电动葫芦的一般具备多向防护装置，保证人员和工作的安全，但是保护装置也应具备一些基本要求。

1.具有防止危险的功能，适合电动葫芦操作条件，不妨碍生产和操作。

2.安装牢固，性能可靠，并有足够的强度和刚度，动作准确，性能稳定。

3.经久耐用，不影响葫芦调整、修理、润滑和检查等。

4.防护装置本身不应给操作者造成危害。

电动葫芦使用之前检查工作

电动葫芦在使用之前，简单的安全检查是很有必要的，避免一些零部件的异常问题，提前做好危险预防工作。

1.操作手柄的按钮控制方向和制动器、限位器均灵敏准确。

2.钢丝绳没有缺陷，润滑良好，排列整齐。

3.电动机和减速器转动没有异常声响。

4.电动葫芦轨道和人员行走区域没有障碍物。

5.吊钩和滑轮能灵活转动。

电动葫芦安装注意事项

电动葫芦安装是一个非常重要的工作，不但要做好安装前的准备，还要注意到到具体安装的需要注意的事项。

A、为保证电动葫芦运行至轨道两端时不脱轨或防止碰撞破坏机体，应在轨道两端设置弹性缓冲器。

B、电动葫芦安装时，应检查固定钢丝绳用的塞块有否松动。

C、轨道或其连接的构架上应设置接地线，接地线可用φ4-φ5mm的裸铜线或截面不小于25mm²的金属导线。

D、电气装置所有电力回路，控制回路的对地电阻不得小于每伏工作电压10000Ω。

电动葫芦安装完毕后的全面检查

电葫芦安装完毕后需要进行一次全面的安全检查，是从安全的角度讲是非常有必要的:

1、电动葫芦的电器装臵是否适合于安装地点的电流种类和工作电压。

2、电器线路连接是否正确可靠。

3、限位装臵动作是否正确、灵活、可靠。

4、所有润滑部分是否分别加足润滑油。

5、 车轮与轨道接合是否可靠。

6、选择供电电缆时必须保证葫芦电机进线端电源电压不低于额定电压的。

1、启动后，电机不转，不能提起重物

⑴过度超载，不允许超载使用

⑵电压比额定电压低10%以上，等电压恢复正常

⑶电器有故障，导线断开或接触不良，检修电器与线路

⑷制动轮与后端盖锈蚀咬死，制动轮脱不开，卸下制动轮，清洗锈蚀表面

⑸电机扫膛，按故障序号9处理

⑹导线过细，更换导线

2、制动不可靠，下滑距离超过规定要求

⑴因制动环磨损大或其它原因，使弹簧压力减少，弹簧压力调整

⑵制动环与后端盖锥面接触不良，拆下修磨

⑶制动面有油污，拆下清洗

⑷制动环松动，更换制动环

⑸压力弹簧疲劳，更换弹簧

⑹联轴器窜动不灵或卡死，检查其联接部分

⑺锥形转子窜动量过大，按规定调整

3、电动机升温过高

⑴超载使用，减载使用

⑵作业过于频繁，减少作业次数

⑶制动器间隙太小，运转时制动环未完全脱开，相当于附加载荷。重新调整

4、减速器响声过大

⑴润滑不良，拆卸检修

5、启动时电机发出嗡嗡声

⑴电源及电机少相，检修或更换接触器

6、重物升至半空中，停车后不能再启动

⑴电压过低波动大，等电压恢复后再启动

⑵超载起吊，减载使用

7、启动后不能停车，或者到极限位置时，仍不停车

⑴交流接触器触头熔焊，迅速切断总电源拆卸检修或更

⑵限位器失灵，换交流接触器

⑶限位器内线头接错，检修限位器线路

8、减速器漏油

⑴箱体与箱盖之间，密封圈装配不良或失效损坏，拆下检修或更换密封圈

⑵联接螺钉未拧紧，拧紧螺钉

⑶加油超量，按规定加油

9、电机锥形转子或定子之间间隙太小发生碰擦(叫扫膛)

出厂产品是不允许"扫膛的"，发生"扫膛"的主要原因是:电机轴上支承圈磨损，转子铁芯轴向移位，或者是定制铁芯位移。拆下更换支承圈，使定子转子锥面之间有均匀的间隙，每边为0.35~0.55mm(小电机间隙小)或送回制造厂里检修。

国产电动葫芦是从上世纪50年代以仿造形式开始生产与发展的。

1949年7月上海最先试制成功仿德国公司1.5t和3t一般用途钢丝绳电动葫芦，并投入小批量生产。

从上世纪70年代末到80年代初，葫芦式起重机已进入到一个引进开发的新阶段。

电动葫芦关系安危，品质选择很重要。

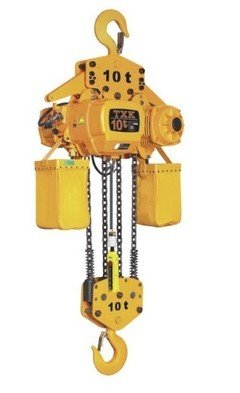

环链电动葫芦弥补了钢丝绳电动葫芦体积较大笨重的缺点。环链电动葫芦由电动机，传动机构和链轮组成，与钢丝绳电动葫芦最大的不同点把钢丝绳换成了链条。起重量一般为 0.5~60吨，起升高度为3~120米。

环链电动葫芦，保留了手拉葫芦轻巧方便的特点，又改进了手拉葫芦人工操作、提升速度慢等不足，集聚了手拉葫芦和电动葫芦的优点于一身，采用盘式制动电机作为动力摆线针减速器减速，环链电动葫芦结构紧凑、体积小、重量轻、效率高、使用方便、制动可靠、维护简单的特点。

环链电动葫芦的吨位:240kg、300kg、0.5t、1t、2t、3t、5t、10t、20t、 25t、 30t，35t，50t，60t，上海已经可以做到最大吨位100吨。环链电动葫芦环链电动葫芦的速度:双速，单速，变频启动，双速变频启动，国内技术已经能达到双速变频电动葫芦的制造要求。

环链电动葫芦的刹车:磅磁刹车，锥型转子制动刹车，双刹车(磅磁刹车+机械刹车)。

环链电动葫芦按吊装方式分为:正吊 ，颠倒反吊舞台起重专用。

环链电动葫芦的特点:性能结构先进，体积小，重量轻，性能可靠，操作方便，环链电动葫芦适用范围广，对起吊重物、装卸工作、维修设备、吊运货物非常方便，环链电动葫芦还可以安装在悬空工字梁、曲线轨道、旋臂吊导轨及固定吊点上吊运重物。

环链电动葫芦的接入电源一般是110V-690V，国内标配一般是380V，50HZ。其他国家/地区对使用的电源、电压和安全电压要求有所不同。

环链电动葫芦的控制开关电压是24V/36V(控制开关如果未经过内置变压器变压会对人身造成伤害，所以大部份环链电动葫芦的控制电压是 24/36V)。

环链电动葫芦标准配置必须含有限位开关和相序断相保护器。

安装方法

首先，需先安装链盒;

其次，连接电源线

连接电源线时，必须提前切断电源。同时地线应良好接地，否则操作者触摸葫芦或链条的任何部位时，都可能会感到有电击的感觉。

第三，润滑环链电动葫芦的负载链

链条的润滑程度是影响负载链使用寿命的一个重要因素。及时有效地润滑负载链，才能保证链条的有效使用寿命。

第四，检查链条的排列

对于多行链的环链电动葫芦，应确保下钩架不被翻转。如果翻转，将其恢复至正常状态，确保链条的焊接口排列成行。切勿在链条扭曲的葫芦上悬挂负载。

最后，检查工作电压

由于环链电动葫芦出厂时，是按用户指定的电压或较高的电压装备的(仅对双电压而言)，如230/460V，需检查接线并确认是否满足电源电压的要求。如果不符合，请参照说明书加以更正以满足必须的工作电压要求。

钢丝绳电动葫芦的主要组成部分包括:减速器，运行机构，卷筒装置，吊钩装置，联轴器，软缆电流引入器，限位器等。钢丝绳电动葫芦是工厂、矿山、港口、仓库、货场、商店等常用的起重设备之一，是提高劳动效率、改善劳动条件的必备机械。

钢丝绳电动葫芦提升速度是8米/分，提升重量在0.5吨到10吨，钢丝绳的长度可以根据客户要求进行定做。

重量轻、体积小、结构紧凑、品种规格多、运行平稳，操作简单，使用方便。它们可以在同一平面上做直的、弯曲的、循环的架空轨道上使用，也可以在以工字钢为轨道的电动单梁、手动单梁、桥式、悬挂、悬臂、龙门等起重机上使用。电动葫芦广泛应用在工厂、货栈、码头、电站、伐木场等场合，是起升搬运物品，最理想的起重设备。

参数和型号

钢丝绳电动葫芦的吨位是0.5T/1T/2T/3T/5T/10T/16T/20T,其标配钢丝绳米数是6M/9M/12M/18M/24M/30M.它还分为(单速型)和(双速型)。

下面为钢丝绳电动葫芦的运行速度:

0.5T-5T 10T 16T-20T

单速: 8M/MIN 单速: 7M/MIN 单速: 3.5M/MIN

双速: 8M/MIM ,0.8M/MIN,双速: 7M/MIN,0.7M/MIN 双速: 3.5M/MIN,0.35M/MIN

起重量:5百-1千-2千-3千-5千-1万-1.6万-2万KG

起升高度:6、9、12、18、24、30(M)

使用范围

1 用于机械工厂车间及修理厂车间，安装设备，吊运重物。

2 用于料库及货场，吊运材料、堆放、码垛。

3 用于建筑业及管道作业吊运预制构件及水泥管。

4 用于轻纺工业仓库及医院、商店、食品厂车间吊运重物。

5 用于江河码头吊运重物。

防爆电动葫芦是根据我国最新防爆标准GB3836.防爆电动葫芦1-2010《爆炸性环境用防爆电气设备》及GB3836.2-2010《爆炸性环境用电气设备隔型电气设备"d"》设计、制造和验收的防爆起重设备，其防爆形式为"隔爆型"。

该葫芦(右图款)的外露防爆零部件采用特殊的无火花材料制成，防爆性能安全可靠。HB型防爆电动葫芦主要适用于I类煤矿用防爆电动葫芦和II类工厂用防爆电动葫芦，温度组别为T 1 --T 4 组的各种爆炸危险场所。

防爆电动葫芦的吨位为0.5T/1T/2T/3T/5T/10T,/16T/20T/32T,起身高度为6M/9M/12M/18M/24M/30M,起升速度为8M/MIN,运行速度为20M/MIN。

防爆电动葫芦是一种轻小型的起重设备，具有自重轻、体积小、起重能力大等优点。当厂房内充有爆炸性混合物时，在保证安全的前提下，它是可提高劳动生产率的有利工具。

卷扬机(又叫绞车)是由人力或机械动力驱动卷筒、卷电动卷扬机绕绳索来完成牵引工作的装置。可以垂直提升、水平或倾斜拽引重物。卷扬机分为手动卷扬机和电动卷扬机两种。以电动卷扬机为主。电动卷扬机由电动机、联轴节、制动器、齿轮箱和卷筒组成，共同安装在机架上。对于起升高度和装卸量大工作频繁的情况，调速性能好，能令空钩快速下降。对安装就位或敏感的物料，能用较小速度。

卷扬机常用吨位有:0.5T、1T、1.5T、2T、3T、5T、6T、8T、10T、15T、20T、25T、30T。

从是否符合国家标准的角度:卷扬机可分为国标卷扬机、非标卷扬机。

多功能提升机是电动葫芦的一种。它设计紧凑、安装方便、经济实惠、应用范围广泛。

环链电动提升机既保留了手拉葫芦轻巧方便的优点，又改进了手拉葫芦人工操作、提升速度慢等不足，集电动葫芦和手拉葫芦的优点于一体。具有结构紧凑、体积小、重量轻、效率高、使用方便、制动可靠、维护简单、运行平稳、输送量大、提升高度高等特点。适用于低速、行程短的物料装卸、设备安装等工作，广泛应用于工程建筑、矿山等领域。

多功能提升机的型号为:额定起重量为300~600kg、500~1000kg

最大提升高度为:100M

提升速度为:8M/MIN;5.5M/MIN

额定电压为:220v;380v

电机功率为别为:1.5kw，1KW，1.5KW，0.4KW;

使用电源为:单相和三相两种。

1.操作人员，必须经过专业学习，并接受安全技术培训，经国家或业务主管部门考核合核，取得地方主管部门签发的《特种作业人员操作证》后，方可从事指挥和操作，严禁无证操作。

2.电葫芦在使用前检查吊钩、钢丝绳、减速器等易损零部件的安全技术状况。

3.电葫芦使用时，禁止闲人进入吊装危险区域并派专人看护。

4.电葫芦在吊装时摆放或**物品必须规范、符合吊装规定要求。

5.在制动器、安全装置失灵、吊钩螺母防松装置损坏、钢丝绳损伤达到报废标准等情况下禁止起重操作。

6.吊物**、吊挂不牢或不平衡而可能滑动、吊物棱角与钢丝绳之间未加衬垫时不得进行起重操作。

7.无法看清场地、吊物情况和指挥信号时不得进行起重操作。

8.在停工或休息时，得将吊物、吊篮、吊具和索悬在空中。

9.在起重机械工作时，不得对起重机械进行检查和检修。不得在有载荷的情况下调整起升机构的制动器。

10.下放吊物时，严禁自由下落(溜)。不得利用极限位置限制器停车。
