气动嵌盘式制动器是一种既具备盘式制动器的优点，又具有广泛适应性和独特优越性的先进产品。该产品具有结构简单，体积小，重量轻可靠性高，以压缩空气为动力源，使用方便，适用于多中盘径，安装调试、维护方便等特点。广泛使用于冶金、散料装卸等固定式作业机构的减速和制动；
　　气动嵌盘式制动器有QP12.7-A、QP12.7-B,CQP12.7-A,CQP12.7-B,QP12.

7-C,QPL12.7A-A,QPL12.7A-B,CQPL12.7A-A,CQPL12.7A-B,QPL12.7-B,CQPL12.7-B,QP30-D,QP25.4-D,CQP30-D,CQP25.4-D,CQP20-D,CQP10B-A,CQP10B-B,CQP10B-F,CQP10B-A,CQP10B-B,CQP10B-F,CQP20B-A,CQP20B-B,CQP20B-F,CQP38B-A,CQP38B-B,CQP38B-F,CQPL38B-A,CQPL38B-B等规格，每种规格制动器的一种盘径可进行四级制动力矩调整匹配气包采用进口铝合金气包，性能可靠稳定，密封性能好，体积小，重量轻，根据使用性能要求分A型、B型,C型，D型，F型
　　制动衬垫采用压簧卡装式、结构独特更换方便快捷；
　　可加装显示装置，直接显示制动器工作状态；
　　所有动力源无需单独设置，可与已有的空压站并网使用，在供气线路中加装调速阀，制动时间可实现无级调整。
二、使用条件
　　环境温度：-40℃~ 60℃；
　　工作气压：5-7bar;
　　安装方式：水平安装。

气动钳盘式制动架和气缸两大部门组成（见结构示意图）。

气缸1通入压力气时，活塞杆5在气压作用下迅速向气缸内收缩，
左、右制动臂在复位弹簧4作用下带动摩擦块12迅速打开（即松闸）。当气缸停止供气并通过控制阀迅速放气，活塞杆5在气缸内部弹簧下迅速伸出，顶左、右制动臂带动摩擦块12合龙（即抱闸）。



盘式制动器的安装

·首先检查制动盘与制动衬垫的制动表面有无油泥或其它污迹。

·将G3/8”(铸铁杆气缸)或1/2”(铸铝件气缸)的连接头安装在气缸1的进气口上,气管用软管连接,空气源不应有油、水和其它杂质.

·装时首先通入压力空气,是活塞杆5缩回气缸内,然后将摩擦块12在垂直制动盘的方向装如制动盘内，再将基座9水平固定在刚性机座上,使其**与制动盘厚度**成一直线,安装位置尺寸见结构图.

三、盘式制动器调试

·调整气压值，其范围为5~7巴。

·正常工作钱，首先是制动器试动作几回，检验制动器有无异常现象。

·摩擦块的退距可通过旋转调整杆6来改变工作行程的大小调整其值，旋转调整杆时，首先通入压力空气使活塞杆缩回，退后再调整。

本厂主要产品有：
YT1,ED,YTD.系列电力液压推动器

JZ，MW,TJ2,ZWZA,ZWZ3系列电磁制动器

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列电力液压制动器

QP，CQP系列气动钳盘式制动器。

DCPZ系列电磁钳盘式制动器

YPZ系列臂盘式制动器

**D系列安全制动器

SH，ST系列液压失效保护制动器

DADH系列液压直动制动器

SE系列电磁失效保护制动器

YFX,YDGZ,YLBZ,系列防风制动

SP系列气动失效保护制动器，

DP系列电机盘式制动器



另定做各种制动轮，制动盘，根据用户需要定做各种非标制动器，







         4.防爆材料

         5.铜基材料（耐高温800度）

         6.防腐材质

非标品：

1.YQP系列：YQP50 YQP100 YQP160 YQP250 YQP315 YQP400 YQP365

2.**系列：**50 **100 **160 **250 **365

3.YPZ系列：YPZ2-I YPZ2-II YPZ2-III YPZ2-IV YPZ2-V YPZ2-VI P2-III

4.QP系列：QP12.7 QPL12.7-A QP25.4 QP30 QP40

5.YP系列：YP1 YP2 YP3 YP11 YP21 YP31 YP41

6.偏航系列：（0.8兆瓦、1.5兆瓦、2兆瓦）DADH75 DADH80 DADH90 DADH103 DADH120 DADH195

7.ADP系列：ADP(H)60 ADP(H)90 ADP(H)120

8.SE系列： 3SE(P) 4SE(P) 5SE(P) 450SE 56SE

9.ST系列： ST1SH ST2SH ST3SH ST4SH ST5SH ST10SH ST25SH ST25SH-A ST40SH ST3SH-A

10.轮边:YLVZ25-160 YLVZ40-160

11.铜基：FSH30 BSFA70 HB30

12.钻机：BSC90 ZWPS65-1

13.风电高速轴：（0.8兆瓦、1.5兆瓦、2兆瓦）

根据您的需求选择耐温，耐磨，选用材料，提供图纸，或提供技术要求设计摩擦系数按照要求生产。

 电力液压制动器(以下简称为制动器),主要用于起重，运输、港口、建筑等机械中各种机构的制动、产品安装尺寸和制动力矩参数符合JBZQ4388－86标准，技术要求符合JB6406-92标准，制动器的工作条件符合该样本的有关规定。
2、使用条件：
2.1环境温度：-25℃—+45℃（祥见推动器使用说明书）：
2.2周围工作环境中不得有易燃易爆及腐蚀性气体，空气相对温度不大于90%;
2.3电源电压祥见推动器

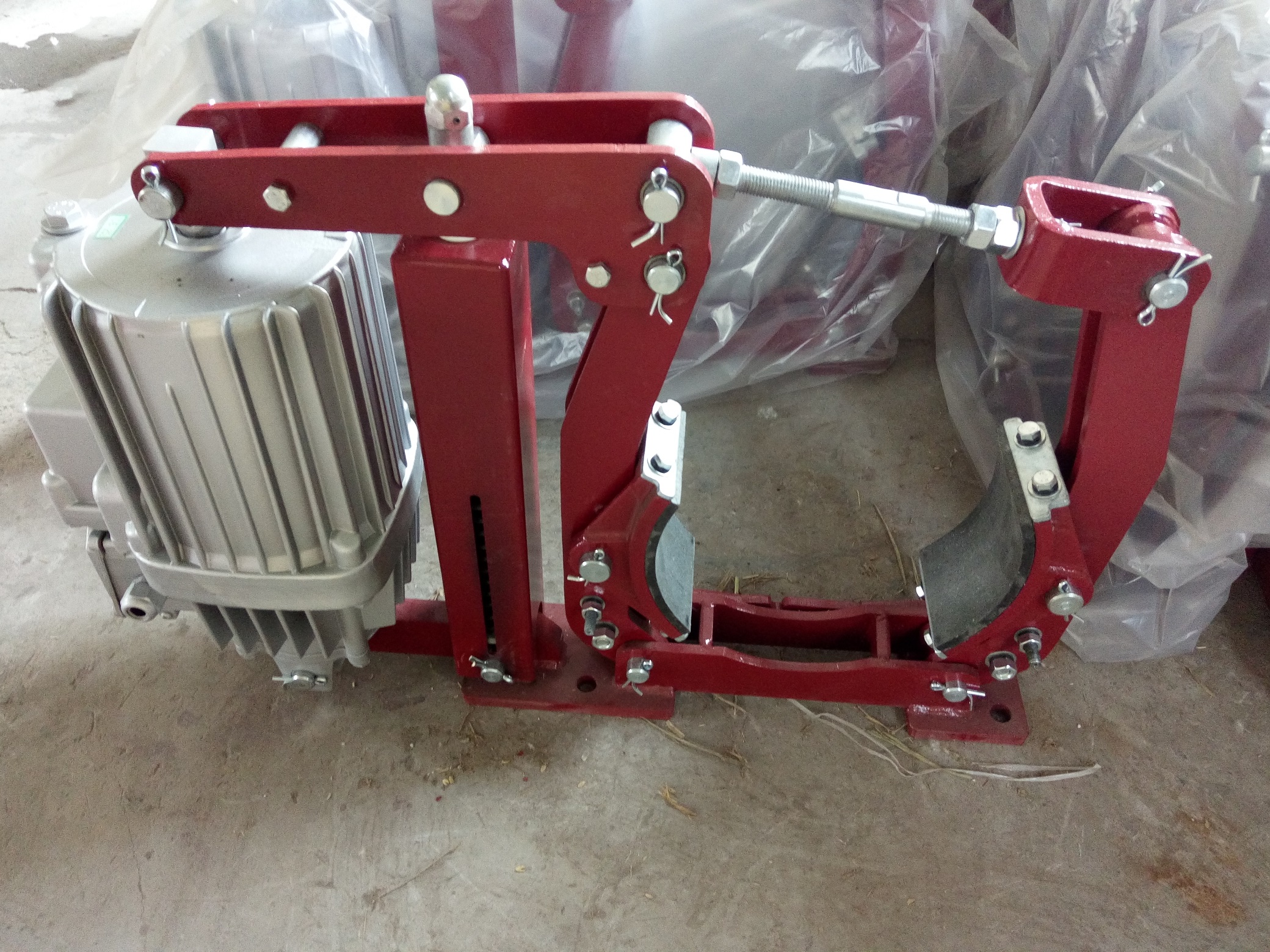

YWZ4,YWZ,YWZ4B

系列电力液压块式制动器由制动架处相匹配的电力液压推动器两大部分组成。
