、自动补偿附加装置结构及工作原理
（2）、工作原理
当制动衬垫磨损推动器断电后，杠杆在制动弹簧力的作用下绕下铰点P逆时针
转动，同时拨杆在调整螺栓的作用下向上转动，此时只是外套转动，当推动器通电推杆推起时，拨杆在杠杆孔上边沿的推动下按A-A向视图标注方向连同外套、单向轴承、内套一起转动，同时通过拉杆作用使两制动臂绕底座铰点向制动盘**转动，恢复由于磨损而释放的制动弹簧长度，使制动力矩在使用过程中保持恒定。
三、产品结构尺寸及性能参数
1、产品结构尺寸（见图3和表1）
四、制动器的开箱检查
检查随机技术文件是否齐全，核对产品型号是否与定货型号（包括推动器所采用的电源电压、频率、接线方式等）一致，有无损坏零部件。
随机装有：产品合格证一份
产品使用说明书一份（包括Ed推动器使用说明书一份）。
若无错误，请进行制动器的安装与调整。
YPZ2- □□/□□□-□
制动器附加功能代号
推动器附加功能代号
推动器推力代号(10N)
推动器代号(E)
制动器**高（Ⅰ、Ⅱ、Ⅲ）
制动盘直径（mm）
设计序号
制动器型号
一、 产品概述
1、用途

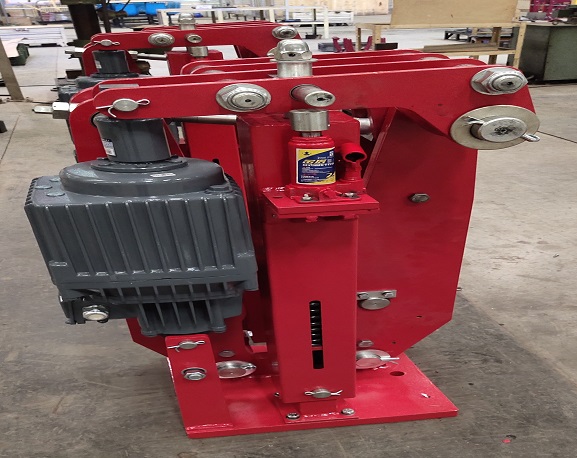

YPZ2系列电力液压臂盘式制动器（以下简称制动器）广泛适用于现代化的大型专用装卸机械、起重运输机械、港口码头、冶金等行业的减速、制动及安全保护。该系列制动器安装尺寸符合德国DIN5435标准。
2、特点
该系列制动器具有
● 主要摆动绞点均设有自润滑轴承，传动效率高、寿命长、在使用过程中无需润滑；
● 无石棉制动衬垫为插入式，更换方便快捷；
● 制动衬垫磨损自动补偿装置（单向轴承采用进口），可使瓦块退距和制动器力矩在使用过程中保持恒定；
等特点。其结构件经过优化设计，安全可靠，根据用户需要可加装各种附加装置（订货需注明）：
（1）、手动释放装置
（2）、各种限位开关：（松闸限位开关、闭闸限位开关、摩擦片损极限限位开关、手动释放限位开关）通过PLC控制，实现故障报警（联锁），保证在使用中的整机安全。
（3）、根据用户需要可提供防腐型产品，可适应沿海地带盐雾环境及冶金行业的酸雾环境。
3、适用条件
适用条件一般为：
（1）、环境温度-40℃-+45℃.
（2）、周围工作环境中不得有易燃、易爆及腐蚀性气体，空气相对湿度不大于90%。
（3）、电源电压通常为三相380V、50HZ交流（根据用户需要也可生产适用于60HZ或其它电源电压，订货时请事先注明）。
（4）、使用地点的海拔高度应符合GB及德国VDE0530标准。低于-20℃时，推动器工作液改用YH-10航空液压油或要求带加热器，详情参考Ed推动器使用说明书。
4、型号意义
YPZ2- □□/□□□-□制动器附加功能代号 推动器附加功能代号推动器推力代号(10N)推动器代号(E)制动器**高（Ⅰ、Ⅱ、Ⅲ）制动盘直径（mm）设计序号制动器型号五、制动器的安装与调整
1、 制动器的安装
（1）、安装前首先仔细阅读产品使用说明书，请严格按其说明要求进行操作。
⑵、逆时针旋转弹簧拉杆，减少弹簧压缩量，然后松开序号12螺母、序号2退距均等调整螺栓和序号14制动瓦调整螺栓（参见图1），反方向转动序号8拉杆将制动器打开，保证摩擦片之间的距离大于制动盘厚度2-3mm以上。（注意：拉杆**不能从内套中脱开）
（3）、制动器在吊装时严禁用拉杆进行吊装，吊装位置具体详见图4所示。
（4）、制动器安装基座的检查
a、 制动器的安装基座应稳固平整，安装孔位置尺寸应准确，安装后基座上表面应与制动盘轴线水平方向平行，其平行度要求见表2中的P值。
制动器安装基座孔位和**相对制动盘**位置精度要求详见图5和表2
（5）、将已打开的制动器缓慢平稳的移动到其安装的位置，穿上地脚螺栓，并松松拧上螺母。注意：在移动制动器时，严禁磕碰推动器。
〔6〕、顺时针旋转序号8拉杆，让摩擦片压紧制动盘后，继续旋转拉杆，将推动器补偿行程调起5mm（见图6所示），然后拧紧序号13的螺母。
（7）推动器电机接线
