- 价格 : ￥1100.00/台
- 品牌 : 焦作
- 起订 : 1台
- 供应 : 1000台

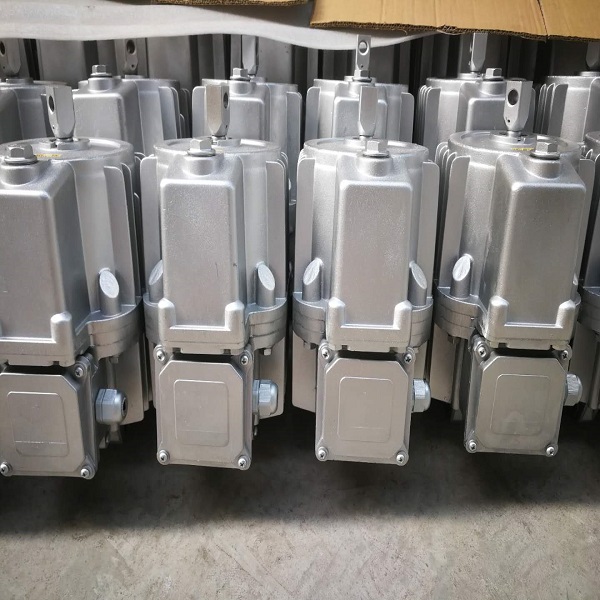

Ed系列电力液压推动器是一种集电机，离心泵，油缸为一体的，结构非常紧凑的驱动控制装置，被广泛用作各种块式制动器和盘式制动器的驱动装置，还可用于各种工业阀门，闸门，定向摆动和转动（<90°）装置（机构）及夹紧装置的驱动控制。
二、设计特点
外壳为铸造铝合金、重量轻，外形美观；
电机为非浸油式结构，B级或F级绝缘(根据用户要求)。耐热性好，寿命长；
电机接线盒盖设有密封，采用电缆填料函进线，牢固可靠，电气外壳防护等级达IP55;
电机轴和推杆均表面镀硬铬处理，使密封件寿命大大延长；
油缸壳体在一侧设有平衡气室，可使推动器在0-180°任何方向安装，从而扩大其使用范围；
Ed系列全部密封件和轴承采用世界0产品，密封可靠，寿命长；
BYT1-25/4 BYT1-45/6
BYT1-90/8 BYT1-125/10
BYT1-180/12
1、概述
BEd系列隔爆型电力液压推动器（以下简称“推动器”）主要适用于操作电力液压鼓式制动器及操动唧筒、棘轮、阀等，还可操动各种形式的杠杆装置，作出各种不同的运动，如往复、摇摆、圆周运动等，
本产品执行企业标准Q/JZHF01-2009隔爆型电力液压推动器技术条件。防爆标志为“ExdⅠ ”，适用于煤矿带式输送机（非采掘工作面）及矿井提升设备等用电力液压鼓式
三、安装方式的选择
垂直安装：活塞杆连接块朝上；
水平安装和中间任意位置：主参数标牌朝上；
所有推动器的推杆连接块都可以旋转。Ed50-Ed301固定座可作90°旋转，Ed23-Ed30固定座也可提供90°旋转但安装高度尺寸A增加8毫米；
无论何种安装位置，活塞杆都不能承受任何力，以免影响使用效果和寿命。
四、附加装置
根据用户需要可安装各种附加装置满足不同工作需要；
上升或下降阀：加装上升阀“H”，下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延长，可调整的0大值可达额定值的10-20倍，阀在外部调节。带阀的推动器其上升下降时间将有所延长，短行程延长0.1-0.2秒，长行程延长0.2-0.4秒；
制动弹簧：它产生制动力，技术参数中所列的制动弹簧力值为上升行程的1/3（下降行程的2/3）时的弹簧力；
复位弹簧：工作原理同C-弹簧，但复位的弹簧力教小；
缓冲弹簧：（仅适用于短行程）主要调节制动过程。缓冲制动的非周期瞬变过程，使制动平稳，它代替推杆连接块装在活塞杆上，不改变推动器的行程。
加热器：在环境温度低于-20℃的地区，可根据用户需要加装加热器，加热器为AC200V、AC110V电压，订货时需注明，温度的控制调节方法由用户自己选择；
行程开关：根据用户要求，推动器可以装机械式行程开关。
用途
ED系列电力液压推动器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式制动器的操作元件，广泛适用于起重运输，冶金，矿山，港口，建筑等行业。 连续工作S1和继续工作S3，鸡毛环境温度达到+50℃。
表中额定电流系指在额定运行时的线端电流，但如果电源为非额定定值时，势必引起额定电流的相应变化。环境温度：-20℃～+50℃，液压油：DB-25（SY1351-77）低于-20℃时，用YH-10液压油，可不装加热器，用DB-25液压器，必须装加热器。行程时间是在20℃环境温度时测定的。
