一、概述

（B）YLB系列电力液压轮盘制动器是以引进德国EMG公司全套设计与制造技术出产的Ed电力液压推动器作为驱动装置的“常闭式”安全制动装置（根据需要亦可出产“常开式”）。该产品主要合用于起重、运输、矿山等机械驱动装置低速轴上的机械制动，具有寿命长、摩擦材料机能不乱、制动衬垫更换利便等长处。另外推动器若装上相应的辅件，可实现制动时间可调。推动器的技术机能符合JB/T尺度，详见Ed系列电力液压推动器仿单。

二、使用前提：

1、环境温度：－20℃～+40℃。

2、使用地点的海拔高度不超过2000m。

3、附近环境空气月均匀相对湿度不大于90%。

4、在环境介质中无足以侵蚀金属和破坏绝缘的气体和导电尘埃。

5、使用电源50Hz，额定电压380/660/1140V（详见推动器铭牌）。

四、结构及工作原理：

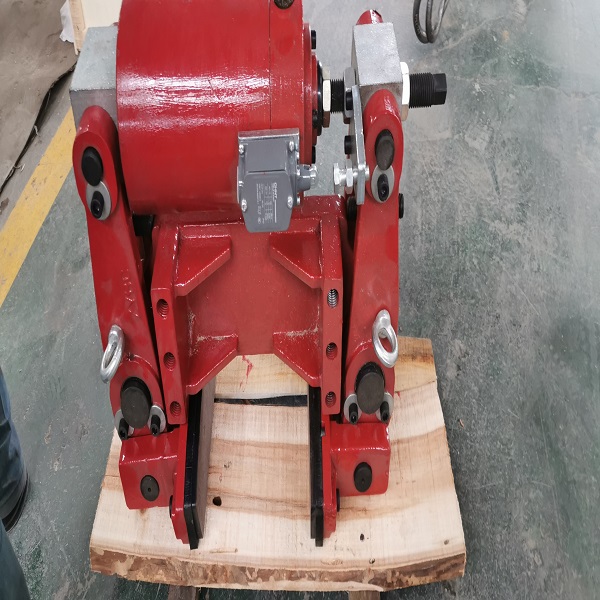

1、结构（见图）

由单弯臂钳盘式制动架、直角连接板和Ed电力液压推动器三大部门组成。

2、工作原理：

推动器通电前制动器在制转动簧的作用下处于制动状态（常闭态），推动器通电后推动器工作，推杆推起，同时压缩制转动簧，通过杠杆系统打开制动块（松闸）。当推动器断电后，推动器推杆在制转动簧的作用下迅速复位，通过杠杆系统使制动块夹紧驱动轮边（抱闸）。
