 电力液压制动器(以下简称为制动器),主要用于起重，运输、港口、建筑等机械中各种机构的制动、产品安装尺寸和制动力矩参数符合JBZQ4388－86标准，技术要求符合JB6406-92标准，制动器的工作条件符合该样本的有关规定。


2、使用条件：
2.1环境温度：-25℃—+45℃（祥见推动器使用说明书）：
2.2周围工作环境中不得有易燃易爆及腐蚀性气体，空气相对温度不大于90%;
2.3电源电压祥见推动器铭牌;
2.4使用地点的海拔高度符合GB755—2000。
3、结构及工作原理：
YWZ4,YWZ,YWZ4B

系列电力液压块式制动器由制动架处相匹配的电力液压推动器两大部分组成。
4、动器的安装与调整：
4.1安装前的检查：
检查制动器在运输或储存过程中是否有损坏或缺件;检查制动轮表面是否清洁，若有油污或其它脏物，应彻底清除干净。

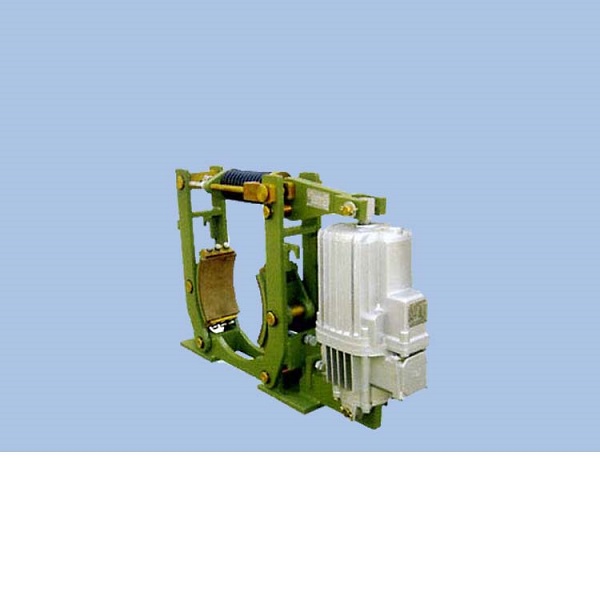

YWZ10系列电力液压块式制动器，采用MYT1系列推动器作为制动器的驱动装置。安装尺寸符合JB/ZQ4388-86标准。主要用于起重运输、冶金、矿山、港口、建筑等机械驱动装置的机械制动。

该系列液压推杆制动器由制动架和相匹配的YT1型电力液压推动器两大部分组成。

当通电时，电力液压推动器动作，其推杆迅速升起，并通过杠杆作用把制动瓦打开（松闸）；当断电时，电力液压推动器的推杆在弹簧力的作用下，迅速下降，并通过杠杆作用把制动瓦合拢（抱闸）。

制动器的安装及调整

●制动器安装方式：

   ○纵装：松开螺母4、5使主弹簧处于自由状态，松开6、8螺母，转动螺杆7撑开制动臂，再将制动器套装在制动轮节器9— 弹簧座Spring base                 上。10—弹簧架刻度机 Spring notches

 ○横装：当制动轮已装在电机与其它机件之间时，松开螺母4、5、6、7、8，转动螺杆取下螺杆3和7，将制动臂放倒。从侧南装到制动轮上。

●制动器的调整

○推动器工作行程的调整

在保证闸瓦**小退距的情况下，推动器的工作行程愈小愈理想，因此需要调节其安装高度H1，其调整方法：松开螺母6和8（见图），转动螺杆7，使H1安装尺寸符合表1的要求。调好后拧紧螺母6、8。

○制动力矩的调整

松开螺母4，夹住螺杆的尾部方头，转动螺母5，使方形弹簧座位于弹簧架刻线以内，调整发后将螺母4和5拧紧退即可。

○制动瓦的退距调整

当制动瓦打开时，调整螺栓1，使两边退距基本保持一致。

○固定制动瓦的螺母（见图），应松紧适当，使制动瓦与制动轮可以随位。

□使用和维修

要定期检查制动器的工作状况。

检查时应着重以下各项：

○制动器的构件无能运动是否正常，调整螺母是否紧固。

○推动器的构件是否正常，液压油是否足量。有无漏油和渗油现象。引入电线的绝缘是否良好。

○尺寸H1不得小于表1所列之**小尺寸，如超出要求须立即调整，否则失去制动作用。

○制动瓦是否正常的靠在制动轮上，磨擦表面的状态是否完好，有无油腻脏物。当制动衬垫的厚度达到表2中的数值时，则应更换制动衬垫。

○制动轮的温度不应超过200℃。

○杠杆和弹簧发现裂纹应更换。
