松闸使用。也可通过各种形式的杠杆装置作出各种不同的运动。其中MYT1B—320Z/15是专为矿用绞车设计的。
一、使用条件
1、海拔高度不超过1000m；
2、周围介质温度不高于+40℃、不低于—25℃；
3、空气相对湿度不大于85%；
4、无剧烈震动和强烈颠簸的地方；
5、周围介质无爆炸性危险、以及没有导电尘埃
及腐蚀金属和破坏绝缘的气体的场所；
6、在有防雨雪设备和没有充满水蒸气的地

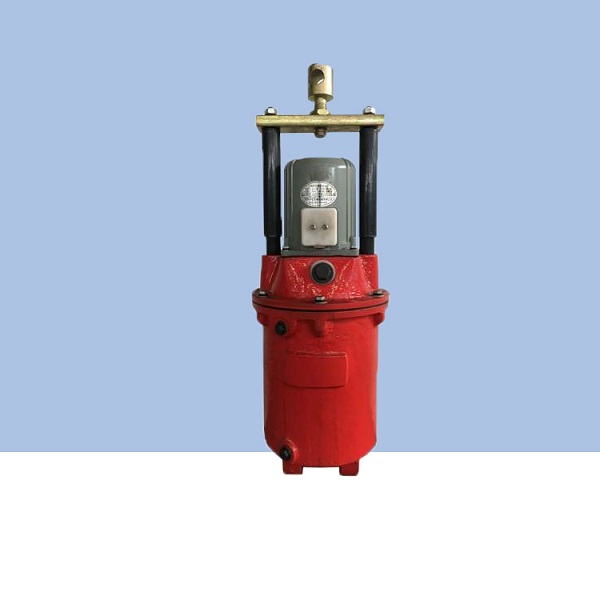

BYT1防爆电力液压推动器型号：
BYT1-18ZB/2 BYT1-25ZB/4
BYT1-25ZC/4 BYT1-45Z/4
BYT1-45Z/5 BYT1-45Z/6
BYT1-90Z/6 BYT1-90Z/8
BYT1-125Z/10 BYT1-180Z/8
BYT1-180Z/10 BYT1-180Z/12
BYT1-320Z/12 BYT1-320Z/20
BYT1-25/4 BYT1-45/6
BYT1-90/8 BYT1-125/10
BYT1-180/12
三、结构及工作原理
推动器主要由三部分组成：电动机、液压泵和液压缸。电动机轴是空心的，通过联轴节与方轴联结，方
轴端部装离心叶轮。当推杆动作时，方轴在空心的电动机轴中上下滑动，传递扭矩。
当电动机通电时，带动叶轮旋转，将油液强行压入活塞底部，迫使活塞上升，带动推杆上升。断电时，
叶轮停止旋转，活塞在自身重力或弹簧力的作用下恢复原位。
四、技术数据（表2）及外形尺寸（表3、表4）
五、安装使用和维修
1、推动器的安装外形尺寸见图及表3、表4
2、使用前检查推动器铭牌上技术数据是否与所需技术数据相符合。
3、使用推动器前，应清除推动器外表油垢，然后从盖上注油孔注入符合下表1的油液。接通电源，检查叶轮是否灵活转动，推杆及活塞是否有卡滞现象。
4、在安装制动器时，将推动器下部安装孔连接于制动器基座上，连杆与制动器角杠杆连接。
5、将电动机的引出线于外部电源连接。
6、推动器在使用时应注意：
（1）定期加油；
（2）注意油的清洁，在必要时更换油液；
（3）叶轮旋转是否灵活
Ed系列电力液压推动器是一种集电机，离心泵，油缸为一体的，结构非常紧凑的驱动控制装置，被广泛用作各种块式制动器和盘式制动器的驱动装置，还可用于各种工业阀门，闸门，定向摆动和转动（<90°）装置（机构）及夹紧装置的驱动控制。
二、设计特点
外壳为铸造铝合金、重量轻，外形美观；
电机为非浸油式结构，B级或F级绝缘(根据用户要求)。耐热性好，寿命长；
电机接线盒盖设有密封，采用电缆填料函进线，牢固可靠，电气外壳防护等级达IP55;
电机轴和推杆均表面镀硬铬处理，使密封件寿命大大延长；
油缸壳体在一侧设有平衡气室，可使推动器在0-180°任何方向安装，从而扩大其使用范围；
Ed系列全部密封件和轴承采用世界0产品，密封可靠，寿命长；
