- 价格 : ¥1111.00/台
- 品牌 : 焦作
- 起订 : 1台
- 供应 : 1000台

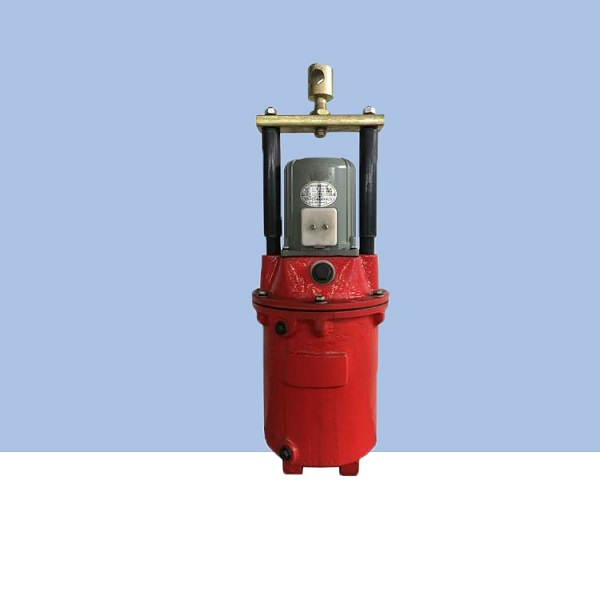

YT1系列电力液压推动器主要用于YWZ系列操动闸瓦式制动器,作为起重、运输、行车等一切类似驱动装置的机械制动用。
结构及动作简介
推动器由两部分组成,驱动电动机及器身 (离心泵),器身部分由盖、缸、活塞、叶轮及转组成。
当通电时,电动机带动转达轴及转轴上的叶轮旋转,在活塞内产生压力,在此压力影响下 ,油
由活塞上部吸到活塞下部 ,迫使活塞力固定在其上的推杆及横梁迅速上升。通过杠杆机械压缩负荷弹簧(推动器或制动器带有负荷弹簧者),产生机械运动。(若与YWZ系列液压推动器匹配则松闸)。
当断电时 ,叶轮停止旋转 ,活塞在负荷弹簧力及本身重力作用下,迅速成下降,迫使油重新流入活塞上部 ,这时仍然通过杠杆机构恢复原位。(若与YWZ系列制动器匹配则抱闸)。
推动器由两部分组成,驱动电动机及器身 (离心泵),器身部分由盖、缸、活塞、叶轮及转组成。
当通电时,电动机带动转达轴及转轴上的叶轮旋转,在活塞内产生压力,在此压力影响下 ,油
由活塞上部吸到活塞下部 ,迫使活塞力固定在其上的推杆及横梁迅速上升。通过杠杆机械压缩负荷弹簧(推动器或制动器带有负荷弹簧者),产生机械运动。(若与YWZ系列液压推动器匹配则松闸)。
当断电时 ,叶轮停止旋转 ,活塞在负荷弹簧力及本身重力作用下,迅速成下降,迫使油重新流入活塞上部 ,这时仍然通过杠杆机构恢复原位。(若与YWZ系列制动器匹配则抱闸)。
术参数
型号
|
额定推力
(N) |
额定行程
(mm) |
驱动电机
功率(W) |
每小时**操作 次数(次/小时) |
不具有负荷弹簧
|
||||
YT1-18Z/2
|
180
|
25
|
60
|
720
|
YT1-25Z/4
|
250
|
40
|
60
|
720
|
YT1-45Z/6
|
450
|
60
|
12
|
720
|
YT1-90Z/8
|
900
|
80
|
250
|
720
|
YT1-125Z/10
|
125
|
100
|
400
|
720
|
YT1-180Z/12
|
1800
|
120
|
400
|
720
|
YT1-320Z/12
|
3200
|
120
|
1100
|
720
|
