- 价格 : ￥1111.00/台
- 品牌 : 焦作
- 起订 : 1台
- 供应 : 1000台

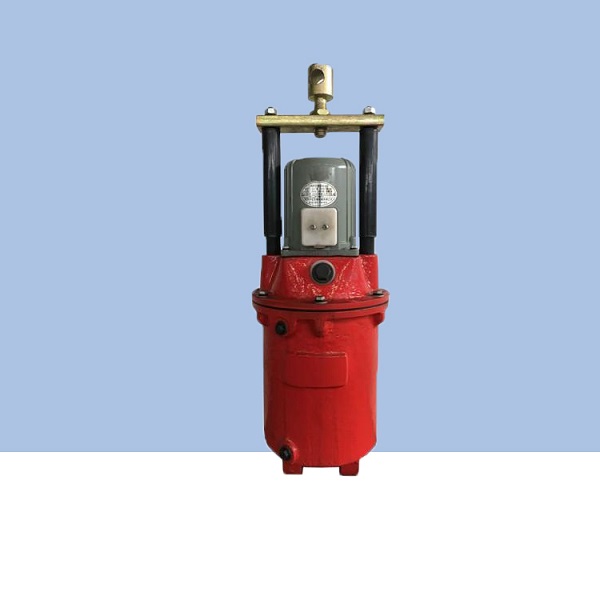

YT1系列电力液压推动器主要用于YWZ系列操动闸瓦式制动器，作为起重、运输、行车等一切类似驱动装置的机械制动用。
结构及动作简介
推动器由两部分组成，驱动电动机及器身 (离心泵)，器身部分由盖、缸、活塞、叶轮及转组成。
当通电时，电动机带动转达轴及转轴上的叶轮旋转，在活塞内产生压力，在此压力影响下 ，油
由活塞上部吸到活塞下部 ，迫使活塞力固定在其上的推杆及横梁迅速上升。通过杠杆机械压缩负荷弹簧(推动器或制动器带有负荷弹簧者)，产生机械运动。(若与YWZ系列液压推动器匹配则松闸)。
当断电时 ，叶轮停止旋转 ，活塞在负荷弹簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部 ，这时仍然通过杠杆机构恢复原位。(若与YWZ系列制动器匹配则抱闸)。
三、安装方式的选择
推动器由两部分组成，驱动电动机及器身 (离心泵)，器身部分由盖、缸、活塞、叶轮及转组成。
当通电时，电动机带动转达轴及转轴上的叶轮旋转，在活塞内产生压力，在此压力影响下 ，油
由活塞上部吸到活塞下部 ，迫使活塞力固定在其上的推杆及横梁迅速上升。通过杠杆机械压缩负荷弹簧(推动器或制动器带有负荷弹簧者)，产生机械运动。(若与YWZ系列液压推动器匹配则松闸)。
当断电时 ，叶轮停止旋转 ，活塞在负荷弹簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部 ，这时仍然通过杠杆机构恢复原位。(若与YWZ系列制动器匹配则抱闸)。
参数
|
型号
|
额定推力
(N) |
额定行程
(mm) |
驱动电机
功率(W) |
每小时**操作 次数(次/小时) |
|
不具有负荷弹簧
|
||||
|
YT1-18Z/2
|
180
|
25
|
60
|
720
|
|
YT1-25Z/4
|
250
|
40
|
60
|
720
|
|
YT1-45Z/6
|
450
|
60
|
12
|
720
|
|
YT1-90Z/8
|
900
|
80
|
250
|
720
|
|
YT1-125Z/10
|
125
|
100
|
400
|
720
|
|
YT1-180Z/12
|
1800
|
120
|
400
|
720
|
|
YT1-320Z/12
|
3200
|
120
|
1100
|
720
|
|
型号
|
额定推力（N）
|
额定行程（mm）
|
D
|
D1
|
D2
|
H
|
H1
|
L1
|
L2
|
|
BYT1-18Z/2
|
180
|
20
|
12
|
12
|
137
|
343
|
321
|
25
|
50
|
|
BYT1-25Z/4
|
250
|
40
|
12
|
16
|
154
|
408
|
380
|
32
|
64
|
|
BYT1-45Z/4、5、6
|
450
|
40/50/60
|
16
|
20
|
178
|
496
|
460
|
47
|
94
|
|
BYT1-90Z/6、8
|
900
|
60/80
|
20
|
25
|
210
|
600
|
555
|
60
|
120
|
|
BYT1-125Z/10
|
1250
|
100
|
25
|
25
|
254
|
745
|
690
|
40
|
90
|
|
BYT1-180Z/8、10、12、18
|
1800
|
80/100/120/180
|
25
|
30
|
254
|
820/860
|
765/805
|
85
|
170
|
|
BYT1-320Z/12
|
3200
|
120
|
30
|
30
|
370
|
877
|
815
|
90
|
190
|
|
BYT1-320Z/20
|
3200
|
200
|
30
|
30
|
370
|
1100
|
1045
|
90
|
190
|
|
BYT1-25/4
|
250
|
40
|
12
|
16
|
154
|
408
|
380
|
32
|
64
|
|
BYT1-45/6
|
450
|
60
|
16
|
20
|
178
|
496
|
460
|
47
|
94
|
|
BYT1-90/8
|
900
|
80
|
20
|
25
|
210
|
600
|
555
|
60
|
120
|
|
BYT1-180/12/18
|
1800
|
120/180
|
25
|
30
|
254
|
820/860
|
765/805
|
85
|
170
|
|
BYT1-320/20
|
3200
|
200
|
30
|
30
|
370
|
1115
|
1060
|
90
|
190
|
垂直安装：活塞杆连接块朝上；
水平安装和中间任意位置：主参数标牌朝上；
所有推动器的推杆连接块都可以旋转。Ed50-Ed301固定座可作90°旋转，Ed23-Ed30固定座也可提供90°旋转但安装高度尺寸A增加8毫米；
无论何种安装位置，活塞杆都不能承受任何力，以免影响使用效果和寿命。
四、附加装置
根据用户需要可安装各种附加装置满足不同工作需要；
上升或下降阀：加装上升阀“H”，下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延长，可调整的0大值可达额定值的10-20倍，阀在外部调节。带阀的推动器其上升下降时间将有所延长，短行程延长0.1-0.2秒，长行程延长0.2-0.4秒；
制动弹簧：它产生制动力，技术参数中所列的制动弹簧力值为上升行程的1/3（下降行程的2/3）时的弹簧力；
6.2.5推动器在工作状态下,活塞的**下端位置应与缸底保持一定距离(一般不小于5mm)，否则影响正常工作。
7、 使用与维护
7.1使用前应按6.1条检查，正确无误后，即可投入使用。
7.2经常检查推动器的工作是否正常，有无漏油现象，保持定量的油液。
警告：严禁设集油坑。加强巡视，一经发现溢油或漏油时，必须立即处理。
7.3每六个月检查一次油液，当油液变质或混入杂物时应该换油（见6.1.2条）。
8、储存运输
8.1在储存推动器时，应保持干燥，防止受潮，避免周围环境温度的急剧变化。
8.2在运输中，要防止雨淋，不能用绳子套在推杆上搬运。
6.1.5推动器配用已取得隔爆合格证的合格电动机。6.1.6推动器电机接线时，要认真对照电机铭牌接线。
6.1.8推动器上设有接地螺钉，用户在使用时应按有关规定接地。严禁带电开盖!!!
6.2推动器的使用
6.2.1使用前应按5.1条检查，正确无误后，即可投入使用。
6.2.2经常检查推动器的工作是否正常，有无漏油现象，保持定量的油液。
6.2.3每六个月检查一次油液，当油液变质或混入杂物时应该换油（见5.1.2条）。
6.2.4根据周围介质温度的不同，推荐按下表选用液压油：
