- 价格 : ¥1111.00/台
- 品牌 : 焦作
- 起订 : 1台
- 供应 : 1000台
1 概述

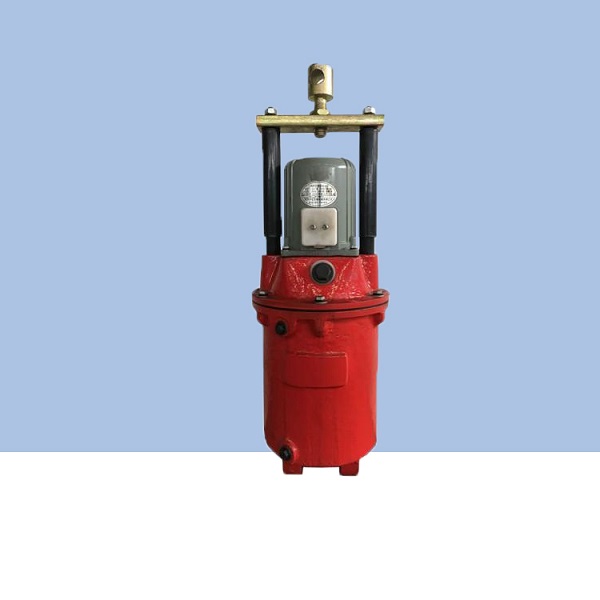

BYT1隔爆型电力液压推动器(以下简称推动器).适用于夹紧装置、阀门、闸门、唧筒等的驱动和控制装置. 主要作为电力液压鼓式制动器的松闸使用,也可通过各种形式的杠杆装置做各种不同的运动。本产品执行企业标准Q/JZHF01-2009隔爆型电力液压推动器技术条件。防爆标志为“ExdⅠ ”,适用于煤矿带式输送机(非采掘工作面)及矿井提升设备等用电力液压鼓式制动器用的电力液压推动器。
图(一)
1. 放油螺塞 2.转轴 3.油位螺塞 4.缸盖5.加油螺塞 6.护管7.连杆 8.横梁9.电机 10.缸 11.推杆 12.叶轮 13.活塞
2、工作条件
2.1、推动器标准电源为三项交流,适用于电压为380V/660V/1140V,电源频率为50HZ的网络
2.2 推动器电动机的工作制为S1连续工作制
2.3推动器电动机为B级绝缘
2.4安装地点的海拔高度不超过2000m
2.5 周围空气相对湿度不大于95%
2.6、周围环境的污染等级允许为3级。
3 型号命名规则
BYT1 □ Z / □ ( )
电压等级,单位为伏特(V)
额定行程代号
有“Z”代表不具备负荷弹簧
推力代号
电动机为外置式隔爆型电力液压推动器
4.结构与工作原理
推动器主要由三部分组成:电动机、离心泵和液压缸。电动机轴是空心的,通过联轴节与方轴联结,方轴端部装离心叶轮,当推杆动作时,方轴在空心的电动机轴中上下滑动并传动扭矩。
通电时,电动机带
