Ed系列电力液压推动器

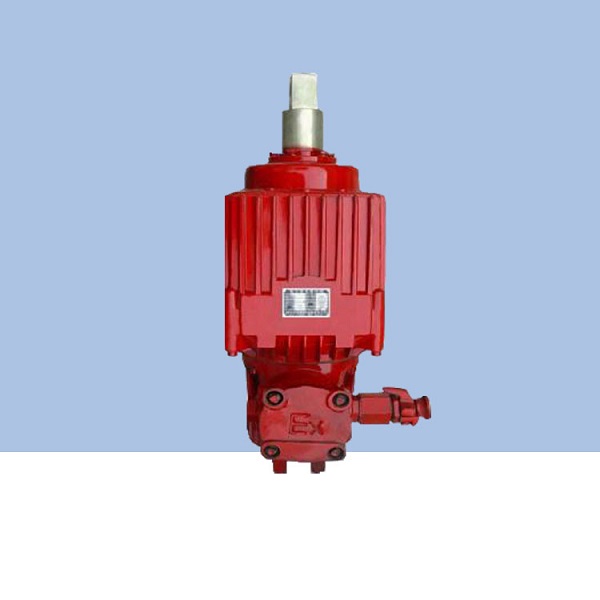

BYT1-45Z/5隔爆型电力液压推动器
2020-10-05  已有 848 人关注
  • 价格 : ¥1111.00/台
  • 品牌 : 焦作
  • 起订 : 1台
  • 供应 : 1000台





6.1.2推动器出厂时,无工作油液,不可直接使用,使用时,先从加油孔(5)加入纯净液压油至油位孔(3)处,应注意在注油过程中上下拉动推杆几次,以便排除空气,使油液充满油缸,然后将螺塞旋紧。
6.1.3推动器用于垂直安装或倾斜安装不超过&plu**n;15°,连杆(7)朝上。
6.1.4安装后的推动器在动作时,应保证推动器整体能够摆动,推杆不允许承受径向力。
6.1.5推动器配用已取得隔爆合格证的合格电动机
6.1.6推动器电机接线时,要认真对照电机铭牌接线。
6.1.7电机引入电缆的直径应与橡胶垫的孔相符,保证硅橡胶垫与电缆及出线口无间隙,否则将失去隔爆性能。
6.1.8推动器上设有接地螺钉,用户在使用时应按有关规定接地。严禁带电开盖!!!
6.2推动器的使用
6.2.1使用前应按5.1条检查,正确无误后,即可投入使用。
6.2.2经常检查推动器的工作是否正常,有无漏油现象,保持定量的油液。
6.2.3每六个月检查一次油液,当油液变质或混入杂物时应该换油(见5.1.2条)。
6.2.4根据周围介质温度的不同,推荐按下表选用液压油:
三、结构及工作原理
推动器主要由三部分组成:电动机、液压泵和液压缸。电动机轴是空心的,通过联轴节与方轴联结,方
轴端部装离心叶轮。当推杆动作时,方轴在空心的电动机轴中上下滑动,传递扭矩。
当电动机通电时,带动叶轮旋转,将油液强行压入活塞底部,迫使活塞上升,带动推杆上升。断电时,
叶轮停止旋转,活塞在自身重力或弹簧力的作用下恢复原位。
四、技术数据(表2)及外形尺寸(表3、表4)
五、安装使用和维修
1、推动器的安装外形尺寸见图及表3、表4
2、使用前检查推动器铭牌上技术数据是否与所需技术数据相符合。
3、使用推动器前,应清除推动器外表油垢,然后从盖上注油孔注入符合下表1的油液。接通电源,检查叶轮是否灵活转动,推杆及活塞是否有卡滞现象。
4、在安装制动器时,将推动器下部安装孔连接于制动器基座上,连杆与制动器角杠杆连接。
5、将电动机的引出线于外部电源连接。
6、推动器在使用时应注意:
(1)定期加油;
(2)注意油的清洁,在必要时更换油液;
(3)叶轮旋转是否灵活;
表1
6.2.5推动器在工作状态下,活塞的**下端位置应与缸底保持一定距离(一般不小于5mm),否则影响正常工作。
7、 使用与维护
7.1使用前应按6.1条检查,正确无误后,即可投入使用。
7.2经常检查推动器的工作是否正常,有无漏油现象,保持定量的油液。
警告:严禁设集油坑。加强巡视,一经发现溢油或漏油时,必须立即处理
7.3每六个月检查一次油液,当油液变质或混入杂物时应该换油(见6.1.2条)。
8、储存运输
8.1在储存推动器时,应保持干燥,防止受潮,避免周围环境温度的急剧变化。
8.2在运输中,要防止雨淋,不能用绳子套在推杆上搬运。

根据用户需要可安装各种附加装置满足不同工作需要;

  上升或下降阀:加装上升阀“H”,下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延长,可调整的0大值可达额定值的10-20倍,阀在外部调节。带阀的推动器其上升下降时间将有所延长,短行程延长0.1-0.2秒,长行程延长0.2-0.4秒;

  制动弹簧:它产生制动力,技术参数中所列的制动弹簧力值为上升行程的1/3(下降行程的2/3)时的弹簧力;

  复位弹簧:工作原理同C-弹簧,但复位的弹簧力教小;

  缓冲弹簧:(仅适用于短行程)主要调节制动过程。缓冲制动的非周期瞬变过程,使制动平稳,它代替推杆连接块装在活塞杆上,不改变推动器的行程。

  加热器:在环境温度低于-20℃的地区,可根据用户需要加装加热器,加热器为AC200V、AC110V电压,订货时需注明,温度的控制调节方法由用户自己选择;

  行程开关:根据用户要求,推动器可以装机械式行程开关。

  用途

  ED系列电力液压推动器主要用作YWZ4,YWZ5,YWZ8,YWZ9,YWZP系列电力液压块式制动器的操作元件,广泛适用于起重运输,冶金,矿山,港口,建筑等行业。  连续工作S1和继续工作S3,鸡毛环境温度达到+50℃。

  表中额定电流系指在额定运行时的线端电流,但如果电源为非额定定值时,势必引起额定电流的相应变化。环境温度:-20℃~+50℃,液压油:DB-25(SY1351-77)低于-20℃时,用YH-10液压油,可不装加热器,用DB-25液压器,必须装加热器。行程时间是在20℃环境温度时测定的。



  正常工作条件

  电动机1/2三相交流异步式电动机,符合(G了755-87)规定,绝缘等级:F级

  使用条件:

  连续工作S1连续工作S2,负载持续率FC=60%

  额定电压为380V三相,频率50Hz

  使用地点的海拔高度等级符合(GB755-87)标准

  周围环境温度应在-20℃~40℃范围内,其空气相对湿度应不大于90%5.

  垂直安装:活塞连接块朝上,水平安装:记号的标牌朝上:(ED630/12公适用于垂直安装)
