- 价格 : 面议

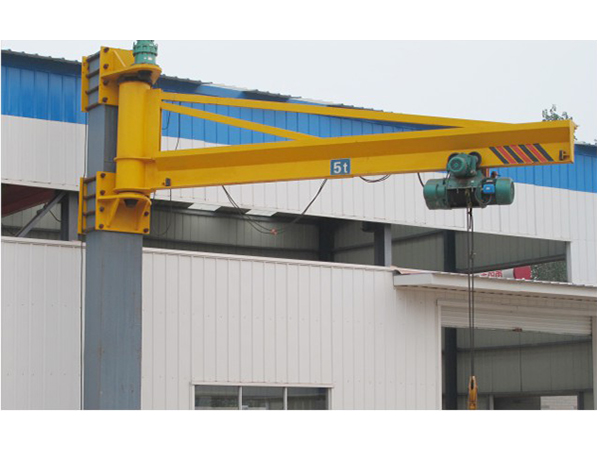

墙壁式旋臂起重机(又称:壁柱式悬臂起重机,壁柱式悬臂吊,壁柱式旋臂吊,墙壁吊,墙壁式悬臂起重机)是时代起重公司参照国外引进设备研制的新产品,根据用户需要设计的专用起重设备。具有结构新颖、合理、简单、操作使用方便、回转灵活、自重轻、载荷移动灵活等优点,是节能高效的物料吊运装备。可广泛利用于厂矿、车间的生产线、装配线和机床的上下活及仓库、码头等场合的重物吊运。墙壁式旋臂起重机(墙壁吊)由支架、旋臂装置及环链电动葫
芦等组成。悬臂固定在墙壁或水泥柱上,可根据用户需求进行回转。回转部分分为手动回转和电动回转。环链电动葫芦安装在悬臂轨道上,用于起吊重物。
BXD壁式旋臂起重机是与PK型环链电动葫芦或CD型电动葫芦配套使用的一种起重设备。具有操作简便、运行可靠、维修方便等特点。
墙壁式旋臂吊其**优点**是可以直接安装在墙面或立柱上,或者也可以安装在机器设备上,从而不需要占用任何地面空间,安装方式简便。如果作业场合壁柱可以利用,且吊运工作半径靠近壁柱,用户选用墙壁式旋臂起重机较为经济实惠。用户可在0.25—5吨的范围内选择产品的起重量。
结构及操作:
1、本机主要由①、悬臂;②、回转装置;③、环链电动葫芦组成。
2、环链电动葫芦有起重和在横梁上往复运行的功能。
3、悬臂梁可由回转装置上的的减速机带动滚轮进行回转运动。
4、电器部分见附图:电气原理几电气接线图。电器控制箱安装在环链葫芦上。
5、本机操作通过手电门按钮实现。手电门有八个按钮,分别控制快升、快降、慢升、慢降、左右回转及葫芦小车的水平前后行走。
操作注意事项:
1、 操作时不得同时按下快慢按钮和同一电机的反正转按钮。
2、 工作时,起重臂下禁止站人。
3、 禁止拖拉重物。
4、 禁止超负荷起吊。
安装简便:
单拉杆,两端均为右旋螺纹便于校平;
包括小车止挡在内的所有部件均为螺栓连接。
移动轻便:超轻悬臂配合铜质轴套及高力黄铜石墨,可实现轻松旋转及**定位。
安全:无焊缝、一次成型的支架配件为安全性提供了有力的保障。
满额定载荷:预设计电动葫芦:旋臂起重机额定起重量的15%考虑为葫芦及葫芦小车的总重量,25%为冲击载荷,以保证旋臂起重量的高效利用。
