- 价格 : 面议
- 品牌 : 祥元

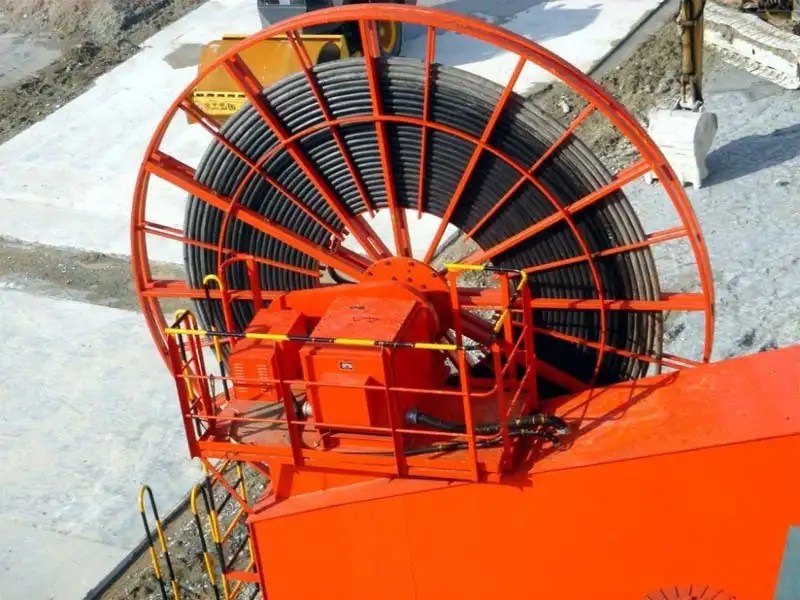

弹簧驱动式电缆卷筒用于控制电缆的卷起和放出，主要用于起重机，堆垛装置或废水处理技术等场合。螺旋弹簧驱动卷筒 加可靠，价格 低，可以与电动卷筒相互替换。特别是对于移动设备没有内部电源的情况下。
二、卷筒设计的基本原则
弹簧卷筒“水平放线”和“垂直放线”的两种应用方式都有表示。横向电缆安装：- 可以向1或2个方向出线。- 电缆在连续平面上拖拽或用间隔小于1m的支撑将电缆撑离地面。-安装高度从电缆拖拽平面到卷筒**不超过1m。- 不考虑电缆转向- 运行速度为： 10米/分钟--60米/分钟-**加速度可达0.3 m/s²垂直电缆安装：- 卷筒安装在顶端- 电缆出现方向垂直向下-运行速度为： 10米/分钟--40米/分钟-**加速度可达0.3 m/s²-自由下垂的电缆长度L0不考虑。
三、卷筒和电缆的选择如果应用在如下极端特殊的环境，强烈建议跟我们联系： -运行速度小于10 m/min- 强烈震动 - 应用在海上，盐或者腐蚀性空气中 -温度低于-15 °C - 急弯路径 - 需要强制导向,如果安装了强制导向器必须保证导向器与卷筒之间的距离为卷筒宽度的6倍。弹簧卷筒必须安装在电缆可以自由放出和卷起，并且没有障碍物的位置上。强制导向和尺寸太小的导向轮在任何情况下都不允许的。
四、卷筒型号 有多个系列
1.采用热镀锌钢材料
2.可选聚酯涂层或不锈钢卷筒
3 可满足高达52极供电需要，这取决于选用电缆的横截面积。
4.模块化集电滑环，许用电流 达200A
5.防护等级高达IP65/66
6.适合室内和室外环境使用
7.电缆容量取决于电缆的厚度和鼓轮的种类，电缆长度**可达135m
五、弹簧卷筒选型需要提供的参数:
1. 安装类型
2.电缆参数: 直径，每米的重量，**小弯曲半径（=鼓轮的半径）
3.根据额定电流, **温度和 的电缆层数决定所需电缆内芯尺寸。
4注意电缆层数会影响到电缆的正确选型。
5根据供电点位置和行走长度计算卷筒卷起长度。
6附加电缆长度 (和安装位置)用来计算所需的电缆长度。
7速度，安装高度以及供电方式（末端供电还是中间供电）来选择弹簧。（供电点要能承受足够的张力
六、主要安装类型:标准水平往复:
水平安装在移动设备上，电缆 点与卷筒之间的高度差在1m左右并且需要支撑离开地面。
提升机构: 采用卷筒在上，电缆自然垂下的垂直安装方式
适用与板坯夹钳、起重电磁铁、液压抓斗、短行程的门式起重机、电动平车等。
既有结构紧凑、外型美观的滑环内装式产品，又有便于维修的滑环外装式和悬臂式产品，可供用户任意选用。
弹力式电缆卷筒的结构特点：
1、 采用蜗卷弹簧为动力，旋转卷筒卷取和释放电缆，自身不消耗电能，自动灵活，工作可靠。
2、 采用集电滑环——碳刷架结构传递电能，使供电连续、平稳。
3、 设置了可逆转机构，卷筒正、反都可转动，蜗卷弹簧单向传递动力，不会因逆转而折断弹簧。
弹力式电缆卷筒的工作原理：
1、 释放电缆当用电设备（如起重电磁铁、板坯夹钳、电动平车等） 移动时，卷绕在卷筒上的电缆在重力或牵引力的作用下随之释放，与此同时，原呈放松状态的蜗卷弹簧开始绕轴卷紧，为卷取电缆作准备。
2、 卷取电缆当用电设备返回时，重力或牵引力对电缆的作用被解除，此时蜗卷弹簧开始释放能量，驱动卷筒，以相应的速度把电缆卷绕在卷筒上。
