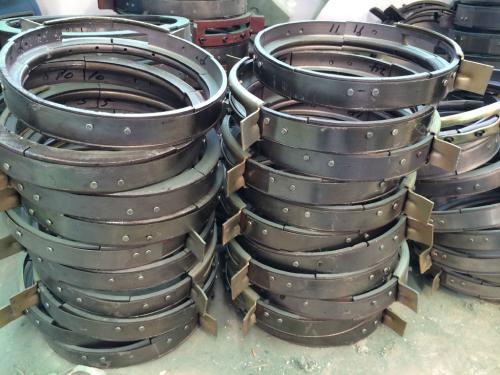

中山起重机-葫芦配件导绳器

导绳器又称排绳器是电动葫芦的部件之一，也是损耗品。作用使钢丝绳能整齐地按顺次卷绕排列在电动葫芦卷筒上。防止钢丝绳混乱，重叠而引起电动葫芦发生故障。导绳器除磨损外也有因为电动葫芦吊钩上升太快碰到导绳器而损坏的。

  导绳器包括：卡箍，其包括有纵向出绳槽和连接面；连接板，其通过螺钉固定在所述卡箍上，固定连接所述连接面的两侧，其包括有一导绳槽，所述导绳槽与所述卡箍上纵向出绳槽位置对应且大小一致，其由左右对称的左连接板和右连接板构成，所述左连接板和右连接板通过螺栓对齐连接固定。

  导绳器的型号对应电动葫芦有：0.5t、1t、2t、3t、5t、8t、10t、16t、20t等。其中10t电动葫芦上装有2个导绳器，分为左右型。

  导绳器按材质分：普通铸铁、加厚铸铁、钢导绳器。

  导绳器按用途分：电动葫芦导绳器，卷扬机导绳器等；

  导绳器按材料分：铸铁导绳器，尼龙导绳器，钢带导绳器。

电动葫芦导绳器本身不能转动，当卷筒转动时，随钢丝绳卷绕，由螺纹槽带动沿轴向移动，随时将所缠绕的钢丝绳准确地引入、引出卷筒的螺旋槽，钢丝绳由导绳器的缺口排出。导绳螺母与卷筒绳槽啮合，卷筒转动驱动导绳螺母横向移动，以保证钢丝绳在卷筒绳槽中不致乱套。导绳板向卷筒两端横向移动，当达到极限位置，带动安装在卷筒外壳上的限位杆一齐移动，到达极限位置触动安装带主电机上的限位开关而起到限位作用。
