MG型花架式门式起重机

     与CD、MD等型号的电动葫芦配套使用，是一种有轨运行的中小型起重机，其适用起重量5～10吨，适用跨度为12～30米，工作环境-20摄氏度～+40摄氏度内。

　  本产品为一般用途起重机，多用于露天场所及仓库的装卸或抓取物料。本产品有地面操纵和室内操纵两种形式。

     起升机构包括电动机、制动器、减速器、卷筒和滑轮组。电动机通过减速器，带动卷筒转动，使钢丝绳绕上卷筒或从卷筒放下，以升降重物。小车架是支托和安装起升机构和小车运行机构等部件的机架，通常为焊接结构

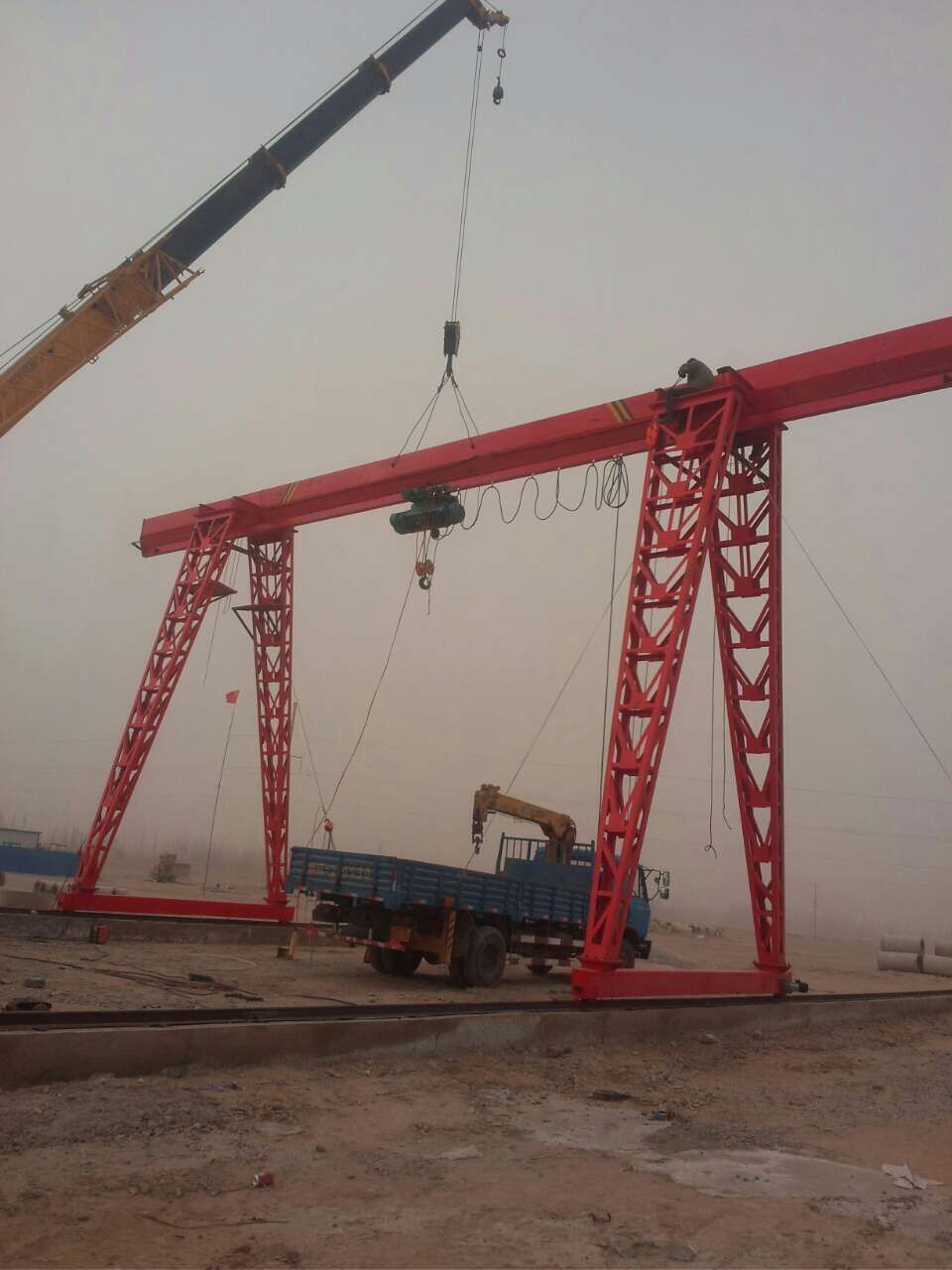

花架式门式起重机简图

    构造-花架门形常由两扳梁架组成，其下端与轮架连接。在两门形支架间的适合的横连板是很重要的，因为在水平架和支架间的加强角用的圆弯的形式比较贵。门架的计算是静力不定的，过程可参阅安得列氏著起重机的静力学一书。和门型起重机一样，静力不定的情形，可把门形架的一支柱作成摆动支柱来抵消。

    把门形架作成桁架有一好处，即受风力之面积较小，并且本身重量也较小。

    对于门形架的静力计算给与下列的许可应力：

    无风压机加速力：小于等于1000千克/平方公分；风压为50千克/平方公分及有加速时：1200千克/平方公分；无负荷而有风压200千克/平方公分时：小于1400千克/平方公分。

    稳定性-稳定性是研究在工作中的全负荷起重机，并且顾及50千克/平方公分的风压，同时要研究伸出臂垂直及平行海岸线时的情形。没有负荷时稳定性要依起重机的位置来研究在风压为200及250千克/平方公分时的情形。伸出臂垂直于海岸线时，风压则平行于伸出臂，作用于整个起重机面上。

    普通用**小的轮压来估计稳定性便够了。若一轮压过小或为负数，则可在使此车轮压力增加的一边加一平衡重量(附加重量)。
