声光报警器施工接线图

    控制器采用三芯屏蔽线与探测器连接（注：单芯线径不低于0.75mm国标线，依实际距离而定），将屏蔽层与控制器机壳相连并可靠接地。当采用RVV线缆时，应穿金属管并将金属管可靠接地。

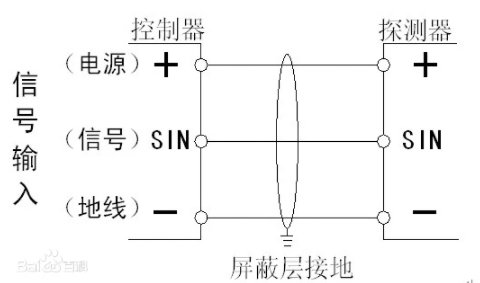

    参照控制器与探测器接线图，将声光报警器的控制器与探测器的对应端子相连接。

    接线方式：

    1.将输入控制器端子与探测器端子对应相接；

    2.输出端子与联动设备的连接；

    3.当排风扇等感性设备满足小于等于5A/220VAV条件时，可直接与输出端子相连，但尽可能的避免负载设备直接与输出端子相连，当负载设备大于5A/220VAV时，必须外接转接设备；

    5.控制器、探测器要保证可靠的接地；

    6.进行各种安装操作时，需先断电，否则可能会烧坏主机。
