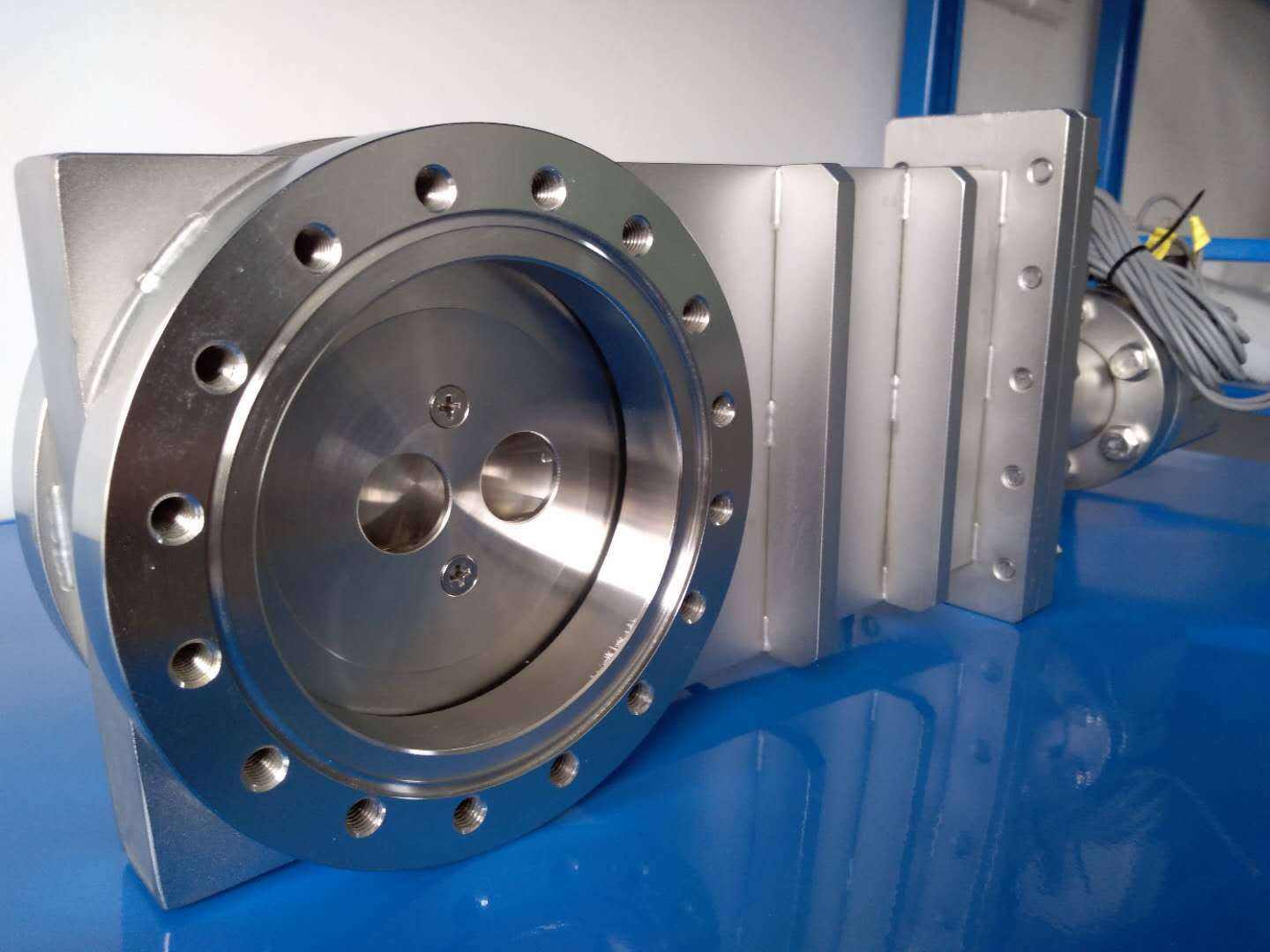

CC-A型超高真空插板阀是通过手柄以螺杆传动推动钢球架运动，撑开阀板关闭，又靠弹簧力收拢阀板，打开后再退出的真空阀门。阀门适用于超高真空系统中接通或截止气流之用。高真空系统中接通或截止气流之用。适用的工作介质为洁净的空气和非腐蚀性气体。

CC-A型超高真空插板阀主要技术性能： 适用范围(Pa) 105～1.3x10-7 阀门漏率(Pa.L/S) DN≤200为≤1.3x10-7 DN≥250为≤6.7x10-7 阀门烘烤温度（℃） ≤150(除传动装置外) 开阀时阀板两侧压力差(Pa) ≤2.7x103 阀板密封件 氟橡胶 轴封处密封件 不锈钢波纹管

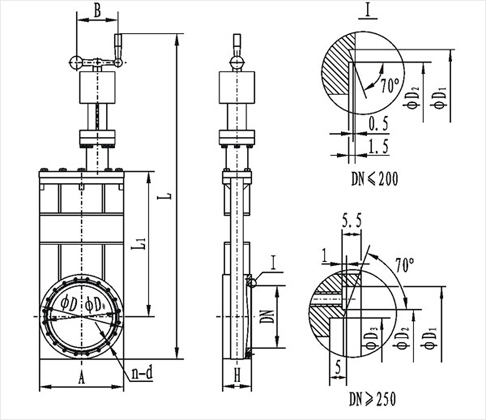

CC-A型超高真空插板阀连接及外形尺寸：

型号 通径(DN) ΦD ΦD0 ΦD1 ΦD2 ΦD3 H A n-d L L1 B 法兰标准 CC-50A 50 89 72.4 61.6 55.6 / 60 91 8-M8 493 165 80 GB/T6071 CC-63A 63 114 92.1 82.6 76.6 / 65 105 8-M8 547 190 80 CC-80A 80 130 110 99 93 / 65 130 16-M8 607 225 80 CC-100A 100 152 130.2 120.7 114.7 / 70 152 16-M8 660 267 100 CC-150A 150 202 181 171.5 165.5 / 70 202 20-M8 784 350 100 CC-200A 200 254 231.8 222.3 216.6 / 80 251 24-M8 882 426 100 CC-250A 250 314 288 308 275 271 85 300 24-M10 1146 570 130 JB5278 CC-300A 300 365 338 353 323 318 90 352 32-M10 1206 613 130 /
