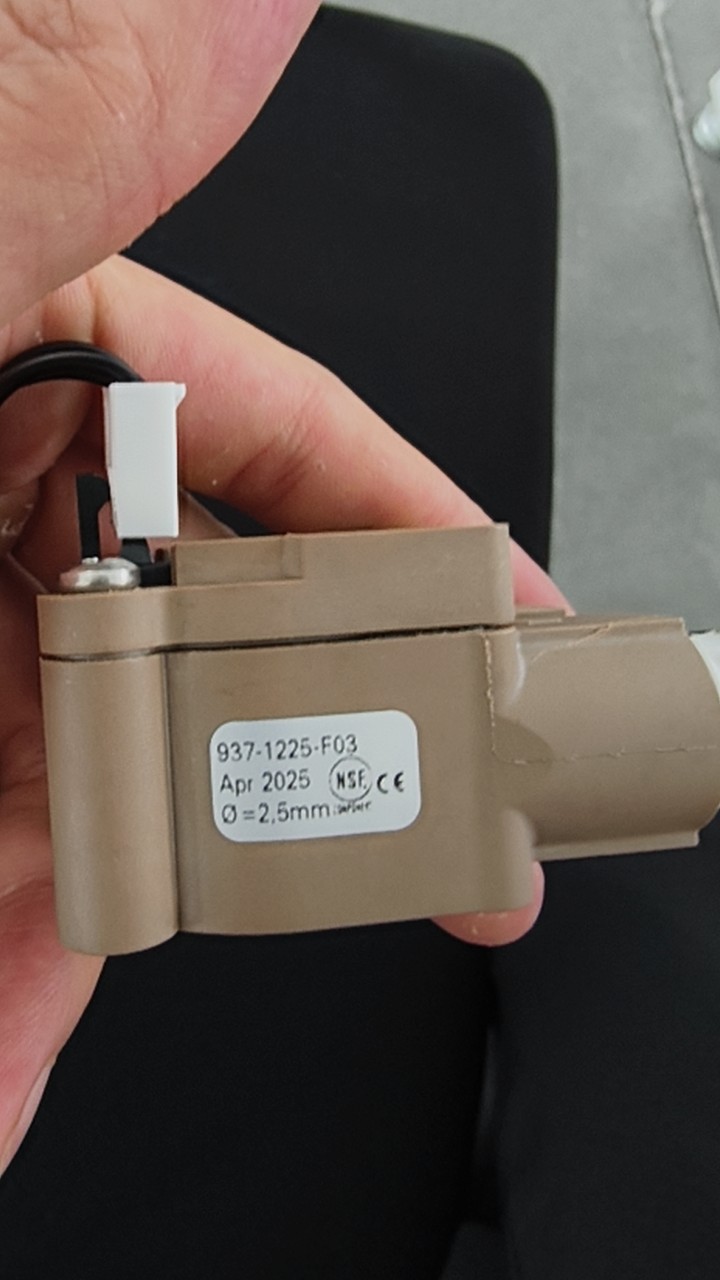

FHKU 流量计是一种通用设备，其工作范围可根据其喷嘴尺寸单独确定。用于测量、调节或计量，保证流体量的**精确测量。此外，集成到流量计中的脉冲发生器保证了几乎无限的使用寿命。

具体应用: 线性进出口，结构紧凑。

批准/标准 EN55014-1:00 + A1:01 + A2.02，EN + A11:04，IEC(ed. 2.0) ，EN，IEC(ed. 3.0) ，EN:95 + A1:01 + A2.05，IEC + A1:01 + A2.05(C**.ed 1.2) ，EN55014-2:97 + A1:01，EN:01，IEC:05(ed. 2)

材料: 外壳: PPS 40% GF

轴承销: Inox 1.4305

喷嘴: Ø 1.0,1.2,2.0,2.5 mm PPS 40% GF

喷嘴: Ø 3.0,4.0 mm Inox 1.4305

喷嘴: Ø 5.6 mm 外壳

O 形环: MVQ (Silikon) FPM (Viton)/EPDM

应要求涡轮机: PVDF 2

磁铁: 陶瓷 Sr Fe O (与介质接触)

螺丝: Inox A2 PT 螺丝(十字槽)

技术资料:

流量: 0.041-15升/分钟，取决于喷嘴直径

连续运行: 涡轮 < 500转

测量精度: +/-2.0%

重复: < +/-0.25%

温度范围: -10°C 至+ 100°C 14°F至212°F

压力范围: 20巴20°C290 psi/68°F

安装位置: 水平

喷嘴尺寸: Ø 1.0,1.2,2.0,2.5,3.0,4.0,5.6 mm

电气连接额定值:

电源：+3.8至+24 VDC

消耗：<8 mA

信号连接：脉冲霍尔开路集电极NPN

信号电压：0 VDC GND（饱和<0.7 V）

信号负载：**20 mA

泄漏电流：**10μA

连接：PANCON MAS-CON  156毫升

信号：方波输出

占空比：约50%

尺寸单位：mm：

水平位置为，当此侧面朝上。

PANCON MAS-CON 156 MLSS



电阻

必须遵守的特殊规定

由流量计制造商应用于每个国家，例如CE、NSF、FDA和SK。各种介质

流经流量计的流量因应用而异。建议您咨询

介质制造商是否

安装和流量计对

介质本身（见材料）！

电子的

DIGEMESA电子电路总是经过设计的

用于DIGMESA流量计的操作。请

如果连接到其他电子电路，请注意以下事项：

流量计不提供输出

电压，但将信号端子切换到0V

接地（已启动）或保持打开（未启动）

之间必须有一个上拉电阻器

电源+和信号取决于电子电路！

我们保留为了技术进步而进行修改的权利。

01版FHKUC软管接头PXS 12/PXS 11#938-32xx/F03 EN第2-10页

接口连接：示例Open Collector

测量曲线FHKUæ2.00mm（#/F03）

介质：水/**压力：3.3巴

尺寸脉冲/升**小流速 单位升/分钟线性启动时**流量压力损失巴

喷嘴	脉冲/升	g/脉冲	**小流量	**流量	压损
Ø1.0 mm	2063	0.48	0.041	0.56	1.0
Ø1.2mm	1700	0.59	0.050	0.82	1.0
Ø2.0 mm	988	1.00	0.091	2.40	1.0
Ø2.5 mm	765	1.31	0.150	3.74	1.0
Ø3.0 mm	650	1.76	0.102	5.63	1.0
Ø4.0 mm	381	2.62	0.123	8.38	0.8
Ø5.6mm	236	4.22	0.308	9.26	0.5



指定的值必须视为近似值。

每升脉冲数可能因介质和安装而异。

我们建议根据完整的

安装

测量提示

确保没有快速脉动媒体运动

确保没有反向压力浪涌

确保系统中没有空气

保持压力损失尽可能小

注意流量计的安装位置

**小/**流量应在线性范围内

所选流量计的

每隔适当的时间清洁系统

避免电流峰值

电源+、信号布线不正确

地面会破坏流量计

请勿机械加载电气触点

避免电气触点受潮

避免通过电缆进行杂散拾取（不要铺设与高电流负载并联的电缆）

Digmesa AG，Keltenstrasse 31，CH–2563 Ipsach/瑞士
