方圆集团作为塔机产品自主研发、设计、制造的专业供应商，始终将技术创新、产品研发、工艺创新放在首位。近期，成功创新设计、研制开发了TC7030-24T型塔式起重机。该产品是在TC7030-16T塔机基础上创新设计的新型塔机产品。该新品已成功与多家用户达成签购协议，塔身采用片式结构，分体组装设计;实现塔机两倍率时，塔机载重量12T，塔机高度可达到300m。该产品现已成功进入国内外市场。
一、产品主要参数：
|
序号 |
名称 |
单位 |
参数 |
||
|
1 |
额定起重力矩 |
kN.m |
2500 |
||
|
2 |
两倍率时起重量 |
t |
12 |
||
|
3 |
工作幅度 |
m |
3.1～70 |
||
|
4 |
最大工作幅度处的起重量 |
t |
3 |
||
|
5 |
独立/附着高度 |
m |
60/300 |
||
|
6 |
起升性能 |
倍率 |
|
2 |
|
|
起升速度 |
m/min |
0～80 |
0～40 |
||
|
起重量 |
t |
4 |
8 |
||
|
7 |
回转速度 |
r/min |
0～0.7 |
||
|
8 |
变幅速度 |
m/min |
0～63 |
||
|
9 |
顶升速度 |
m/min |
0.45 |
||
|
10 |
整机自重（独立式） |
t |
91.3 |
||
|
11 |
整机功率 |
kW |
112.5 |
||
|
12 |
标准节尺寸（截面x高） |
m |
2x2x3 |
||
二、产品结构特点
1、塔机主要结构件均采用Q345B低合金钢材料，以提高塔机耐低温使用性能。

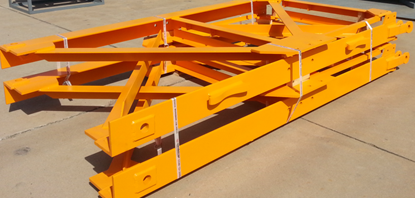

2、标准节为鱼尾板销轴连接的片式组装结构，便于集装箱运输，同时配置倾斜式爬梯，使上下塔机更加方便、安全，塔身结构底部采用加强设计。

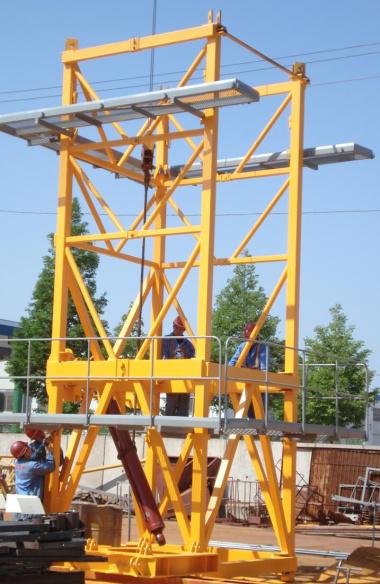

3、套架结构为可拆装的双U型结构，平衡臂为多节组合式，便于国际集装箱的运输。
4、考虑在安装与拆卸过程中结构件尺寸和重量较大，设计安装支架，增加其安装拆卸的安全性，同时降低对吊装设备的要求。

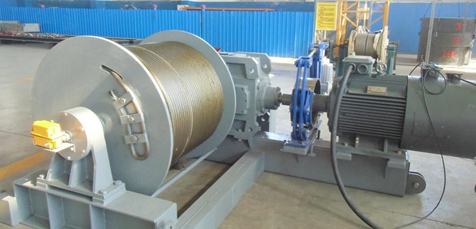

5、起升机构采用变频调速控制，起制动平稳，慢就位速度可长时间运行，基本实现零速制动，运行平稳无冲击，能延长结构和传动件的使用寿命，对钢丝绳排绳大有益处，同时提高了塔机的安全性。另外，起升机构采用大直径双折线槽卷筒，能有效改善钢丝绳的排绳状况，减小钢丝绳的摆角，提高钢丝绳的寿命。
6、变幅机构由变频电机、内藏式行星减速器、卷筒等组成，具有结构紧凑、传动效率高、制动安全可靠、定位准确等特点。

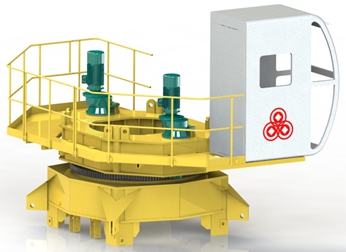

7、回转机构采用力矩电机加变频控制，具有调速范围宽、转差大、结构紧凑、可靠性高的特点。减速器为4级行星传动，输出齿轮齿形为“鼓齿形”，能保证齿轮与回转支承保持正确的啮合状态，从而保证机构的正常运转，提高回转支承和回转减速器的使用寿命。回转机构与回转支承为外齿啮合，便于机构的维护保养。

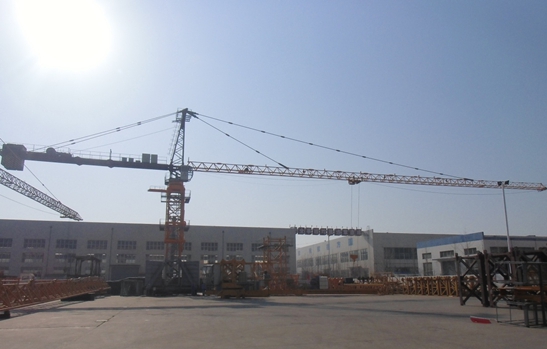

日前，TC7030-24T塔式起重机生产、安装调试成功，塔机整体性能达到设计要求，其结构合理、性能优越，可为用户提供物超所值的产品和服务。
